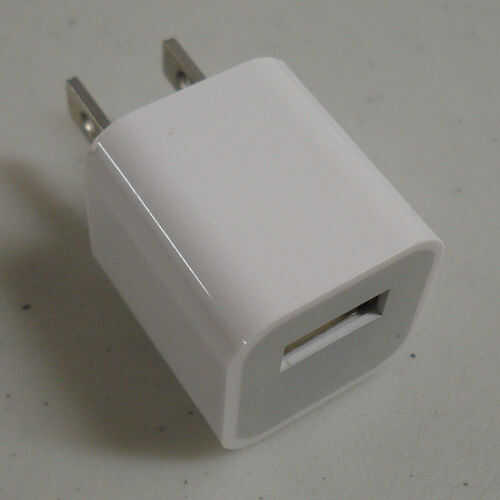

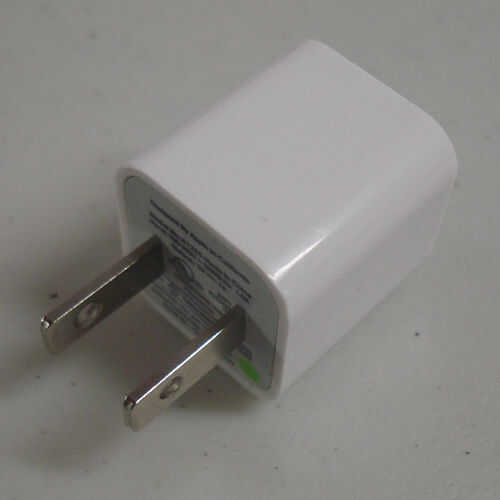

Paso 5: USB pared cargador Hack

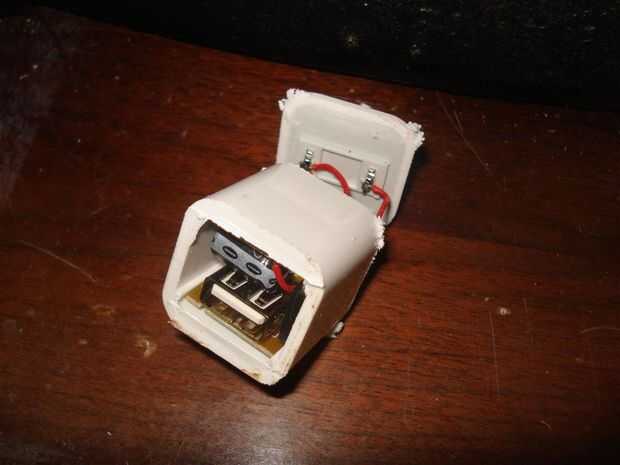

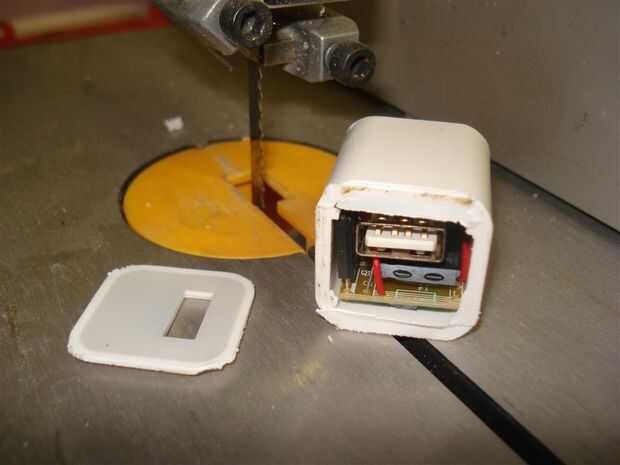

Corte abierto, utiliza una sierra para cortar los dos extremos.

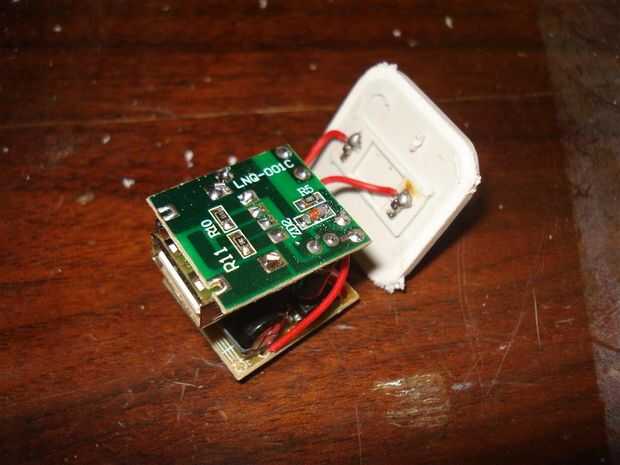

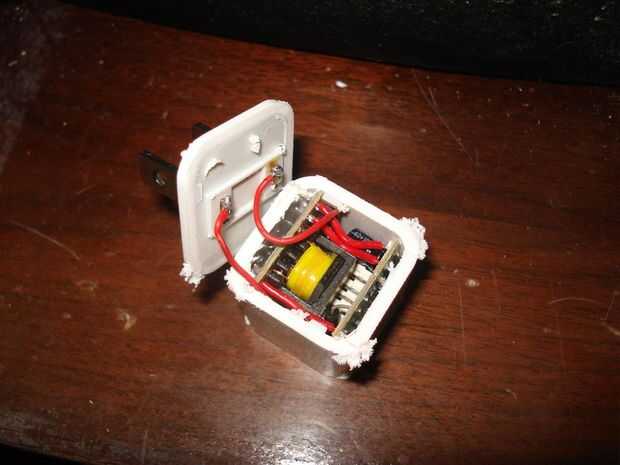

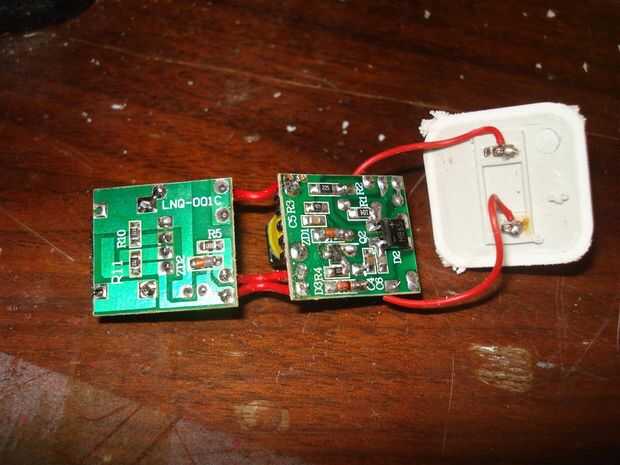

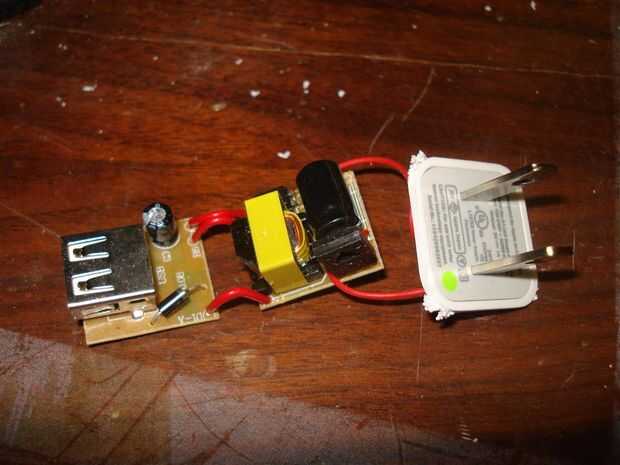

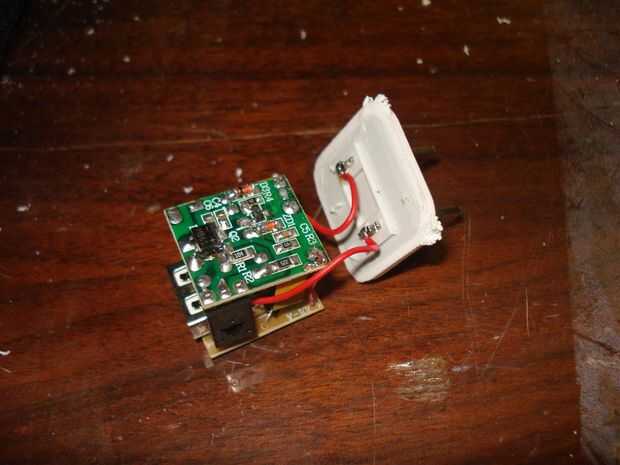

Lo reveló. Soldados dos alambres de la CA de entrada de energía (la polaridad no importa, usé dos cables negros). Otro dos cables al puerto USB donde la DC de 5V de la salida de la soldadura y la tierra DC es, utilicé un cable negro de tierra y el rojo para 5V ya que la polaridad es importante aquí.
Sugiero que utilizar cable trenzado calibre 22 para todo esto. calibre 24 es aceptable. El alambre trenzado es flexible.
Aislar todo el dispositivo. Usé cinta aislante para esto. Un tubo del encogimiento del calor enorme también sería aceptable.
Conecte los cables de nuevo a las ubicaciones correspondientes en el controlador de PCB, como se muestra en mis diagramas.
