Hackear un horno tostador para soldadura de reflujo (6 / 19 paso)

Paso 6: Modificación de termopar

Se puede evitar este paso si el termopar no tiene cualquier conectores especiales en el extremo. Trate de comprar el termopar de tipo K de Adafruit Industries (producto ID 270) o versión de SparkFun (SEN-00251). El que usé es un GK11M de prueba de productos int.

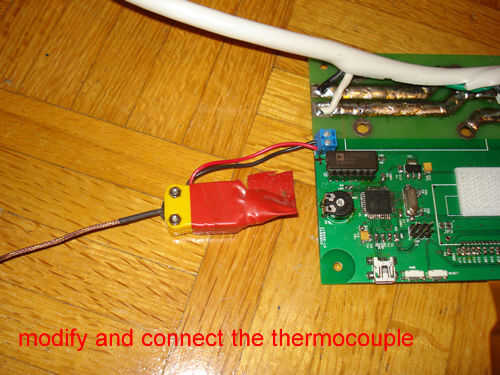

El termopar que utilicé tiene una clavija especial. Nadie vende el zócalo actual para este enchufe (realmente está diseñado para un dispositivo específico de la mano).

Así que tuve que conectar algunos cables para termopar y luego conecte los cables en el bloque de terminales.

Recuerda que la polaridad es muy importante aquí usé el cable rojo donde hay un signo de más (Cromel lado) y el cable negro para el signo negativo (Cromel lado).

Recuerde utilizar el mismo tipo de alambre para ambos cables. Si se utiliza el cobre para el cable rojo, debe utilizar el cobre mismo exacto para el cable negro. No tiene que ser cobre pero ambos cables deben ser del mismo material, ya que diversos metales tendría una diferencia de voltaje pequeño que se arruinara con las lecturas de voltaje.

Por favor lea el apéndice sobre el funcionamiento de los termopares.
