Paso 7: disipador de calor
De la hoja de datos, hay un gráfico (ver galería) que muestra lo que debe ser la resistencia térmica del disipador de calor. Voy a utilizar 25 grados centígrados como temperatura ambiente y 15A. Si nos fijamos en el gráfico, podría pensar un 4 C/disipador de calor W es suficiente.

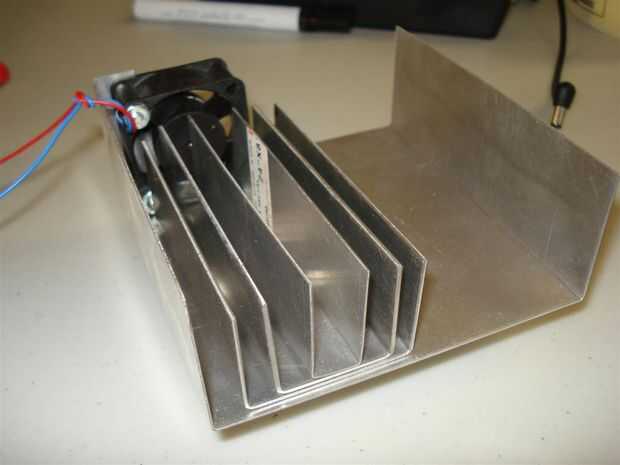

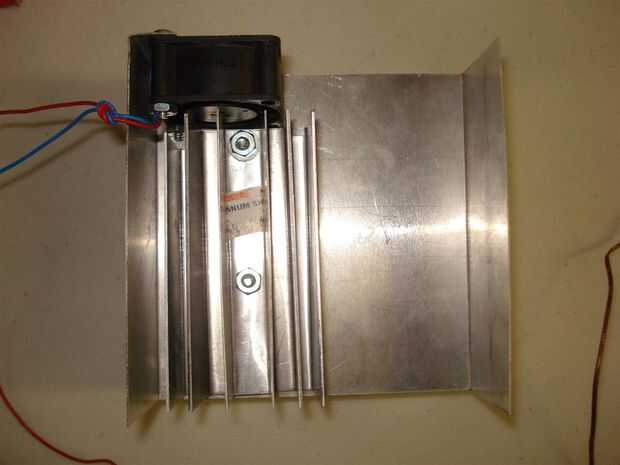

¿Por qué creo que puedo hacer un disipador de calor que es conveniente? Este disipador HS351 es 3 C/W:

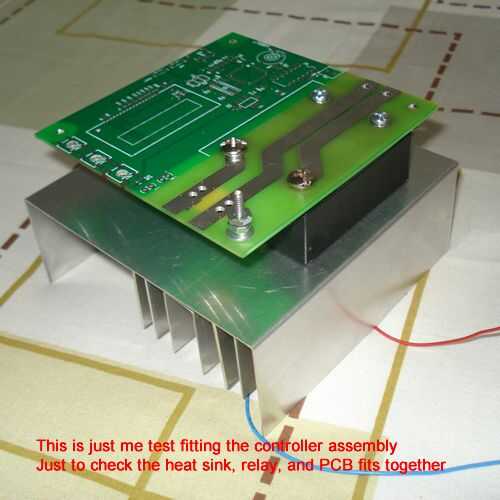

Es sólo un simple pequeño pedazo de aluminio. Creo que mi disipador de calor será tan eficaz, además tengo un ventilador de refrigeración. El disipador de calor que hice también hace fácil para que todo el circuito a sentarse en una superficie, a diferencia del disipador de calor pequeño que se puede comprar.
Durante la primera prueba, usé el relé con un AC de 120V, horno de 1300 vatios, en una habitación de sótano que está a unos 18 grados C a máxima potencia durante 20 minutos. La temperatura del relé y disipador de calor se midió usando una arma y nunca alcanzó más de 30 grados Celsius de medición de temperatura infrarroja. Esto demuestra que mi disipador de calor es suficiente.
Suficiente Rambling, cómo construir el disipador de calor:
- Comprar algunos aluminio lámina que puede cortar, doblar y taladro (o golpe)
- Antes de continuar, tenga en cuenta que el ventilador de refrigeración que utilizan, básicamente encontrado en la basura, así que no sé donde puede conseguir una exactamente como él. Asegúrese de es cuadrado de 40 x 40 mm, alrededor de 15mm de espesor y funciona con 5V DC. Las dimensiones de mi disipador depende un poco del tamaño del ventilador, así que ser inteligente sobre el ajuste de las dimensiones un poco si no se ajusta el ventilador que se obtiene.

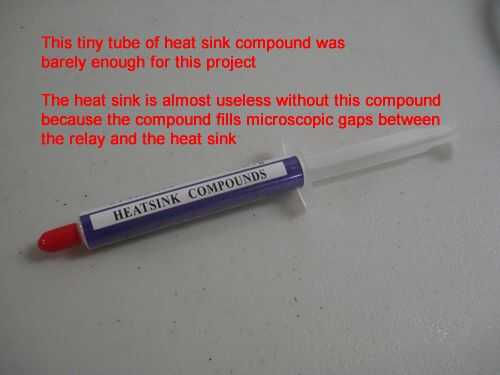

- Comprar un disipador de calor compuesto, necesitas este material para conducir el calor entre los metales, se llenarán de las aberturas microscópicas donde no transferencia de calor.

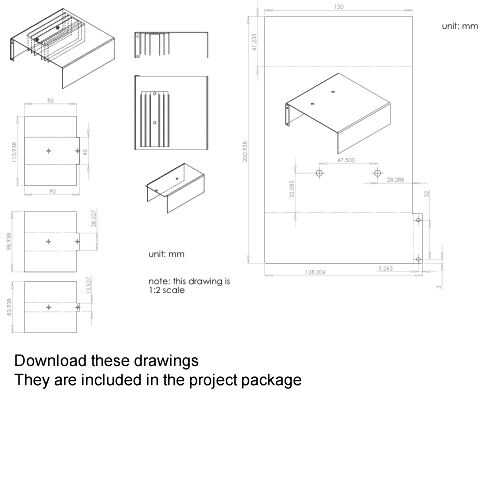

- Cortar las piezas de aluminio según los dibujos de la mecánica que has descargado
- Taladre los agujeros así que usted puede colocar el ventilador con tornillos (tornillos de máquina #4 o #6)

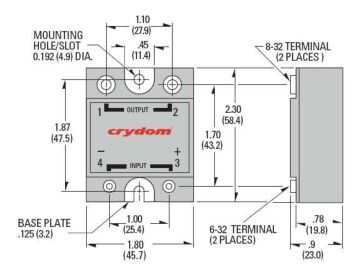

- Taladrar los agujeros que usted necesita para el relé (tornillos de máquina #6 o #8)
- Doblar las hojas de aluminio sólo después de han realizado todos los cortes y todos los agujeros han sido perforados

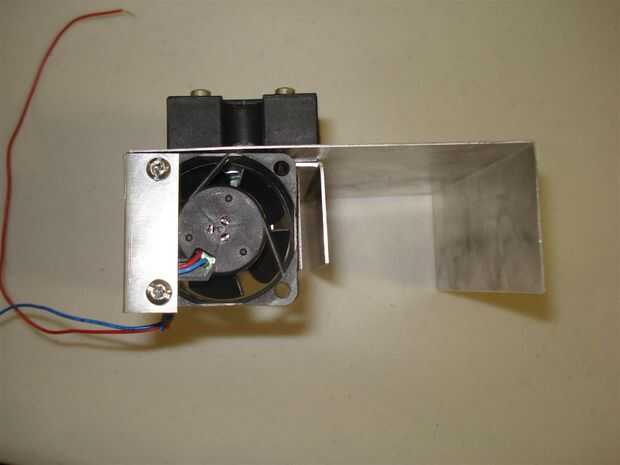

- En este punto, se debe conectar el ventilador de enfriamiento (tornillos de máquina #4 o #6)

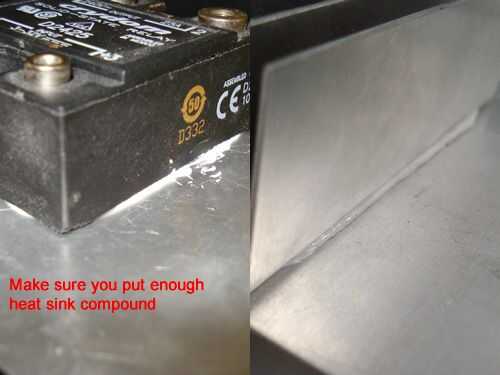

- Es necesario aplicar algún disipador de calor compuesto entre cada capa antes de enroscarlos juntos

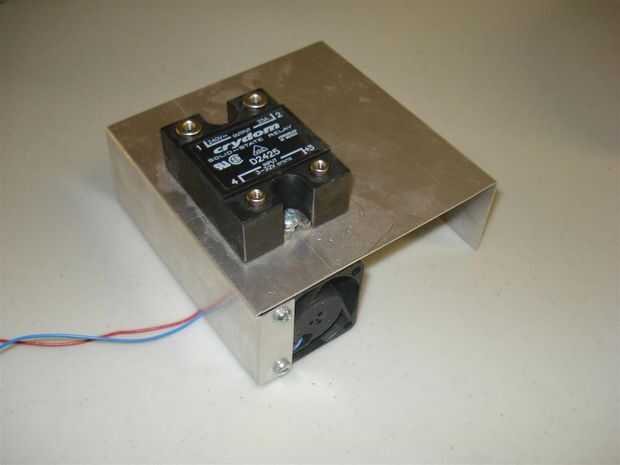

- Atornillar todas las piezas de aluminio después de aplicar el disipador de calor compuesto (tornillos de máquina #6 o #8)
