Paso 8: Montaje de circuito Final

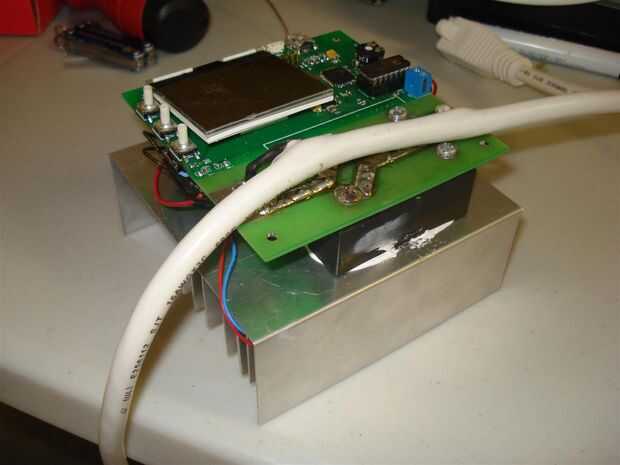

Ahora el relé puede atornillar la parte inferior de la PCB, el relé debe vienen con los tornillos que necesita ya. Verificar la orientación del relé, pero el espacio del agujero es ligeramente diferente en cada lado por lo que no es realmente posible atornillarlo al revés.

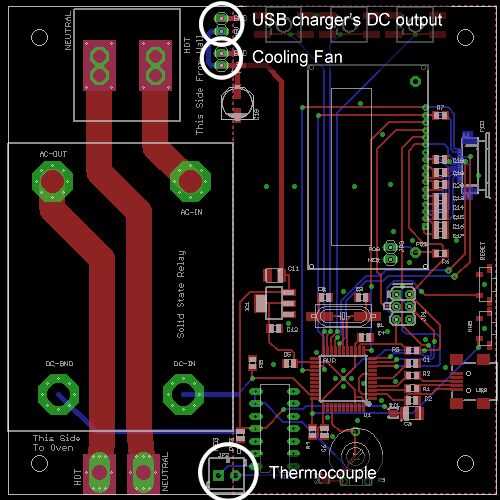

La soldadura de los cables del ventilador a la placa, ver su polaridad. (No tienen conectores de cualquier tipo, pero si lo desea, utilice un conector Molex o JST polarizado para esto)

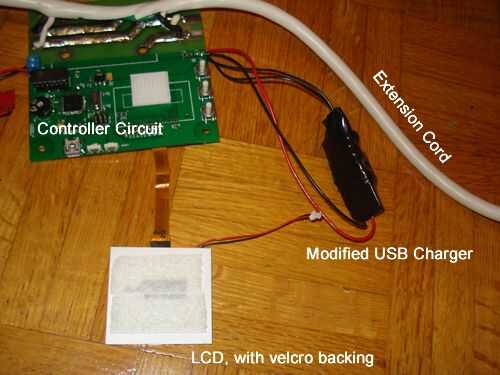

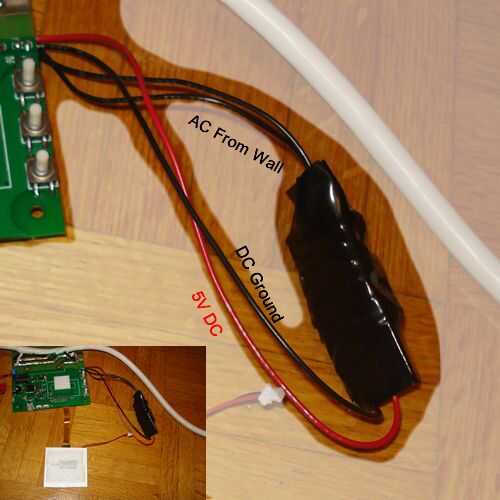

La soldadura de los cables del cargador USB modificado el PCB, ver su polaridad. (No tienen conectores de cualquier tipo, pero si lo desea, utilice un conector Molex o JST polarizado para esto)
Use un flujo para limpiar el fundente de la PCB. Tengo esta lata de spray que es absolutamente mágica en este trabajo. He descubierto que el flujo realmente afecta las lecturas de termopar grandemente por lo que limpiarlo es importante.

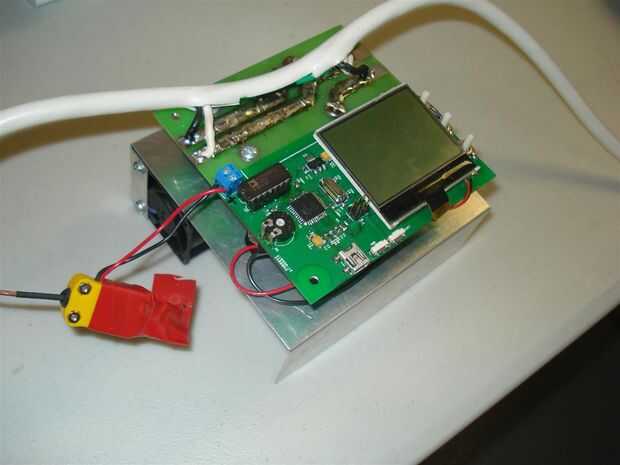

Todo lo que está suelto oculte y asegúrela. He metido todo el PCB y había asegurado abajo con cinta aislante.
