Paso 9: Conectar los cables de iPod de la HC-05 y

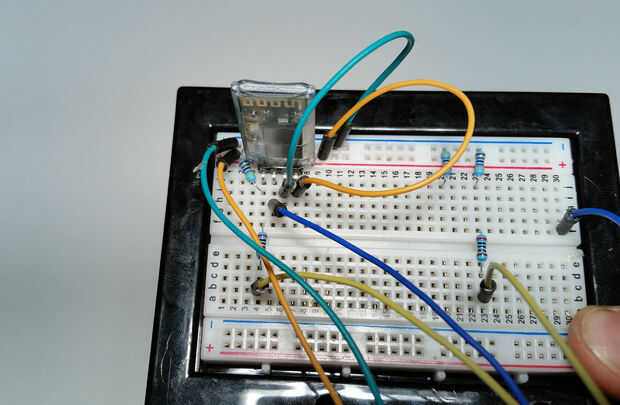

HC-05 en el tablero de pan para que el voltaje había dividida línea Tx (Uno D3, Mega D16) de Arduino es conectado a la Rx del módulo y el Tx línea de la HC-05 está conectado directamente a la línea de Rx (D2 Uno, Mega D17) de Arduino.

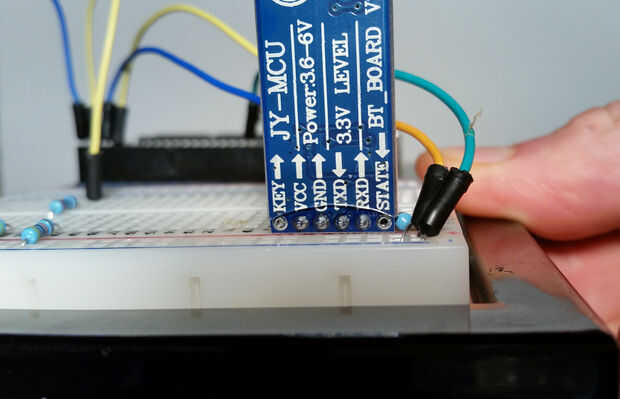

Conectar los puentes de los + 5V y el carril de tierra del tablero de pan a los pines VCC y GND de la HC-05.
Para el Ipod, conectar los cables pequeños del cable de extensión de muelle pueden ser difíciles.
He encontrado que utilizando la pata de una resistencia para empujar el cable en la terminal, ayuda.

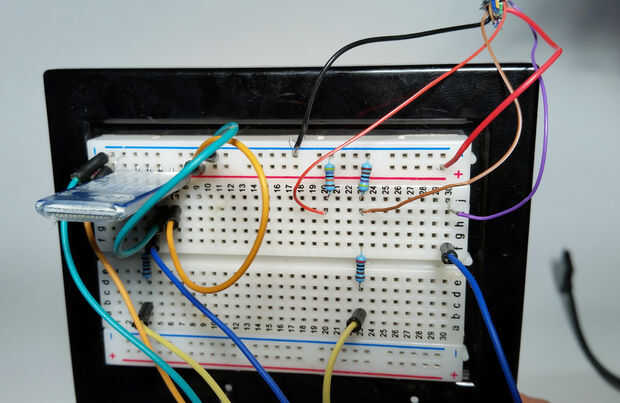

Conecte la línea de voltaje dividido (D1 Uno, Mega D18) de Arduino a la Rx del Ipod (marrón con rayas) y la línea Tx del Ipod (no raya púrpura) directamente al pin Rx (D0 Uno, Mega D19) de Arduino.
Conecte la línea ACC del iPod (rojo con raya) a la resistencia de 500K Ohm hacia el carril de tierra.
Por último, conecte el + 5V (rojo ninguna raya) y GND (no negro ninguna raya) en el riel de alimentación.

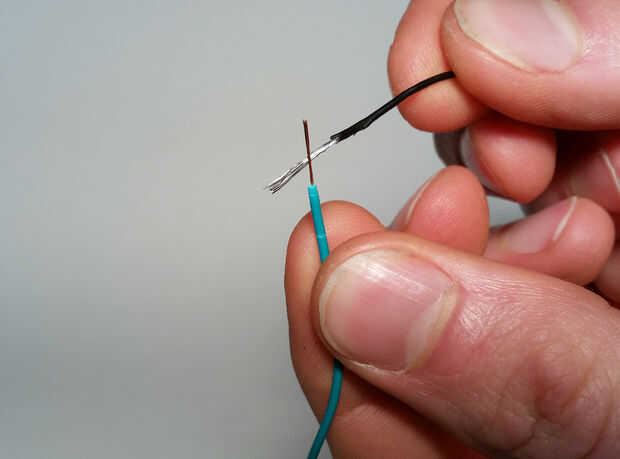

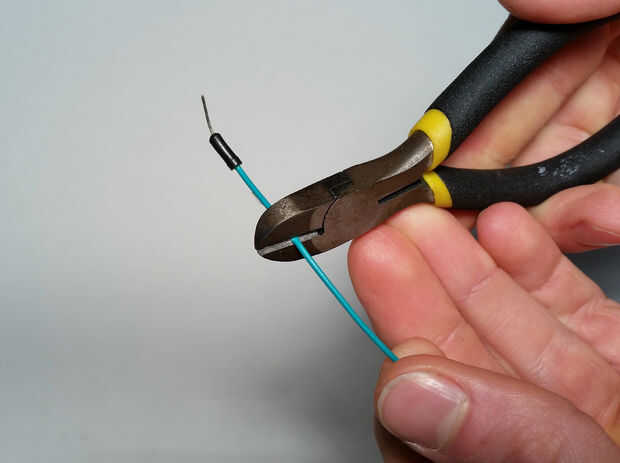

Para una mejor conexión, clip y tira de unos cables de puente y conectar al final de los hilos del cable de extensión de muelle darle algo real a empujar en la protoboard.
Esto no es necesario pero ayuda mucho.

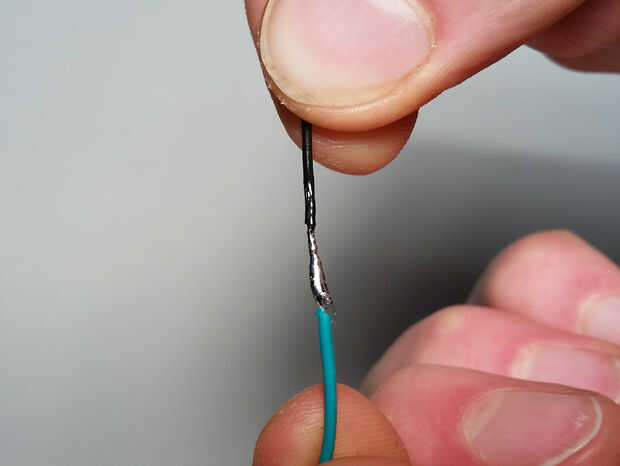

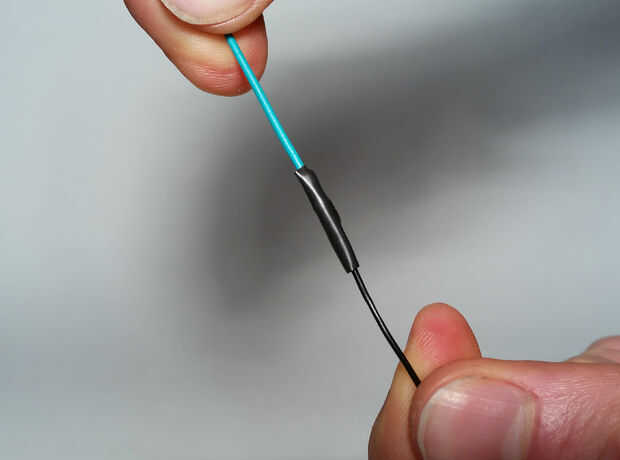

Si usted tiene la opción de soldarlos hace las conexiones aún más fuertes.
Las fotos demuestran este proceso.
En este punto se puede alimentar algún poder.
El HC-05 debe empiezan a parpadear
