Hackear un iPod antiguo usando un androide y un Arduino. (1 / 14 paso)

Paso 1: Cortar a la persecución

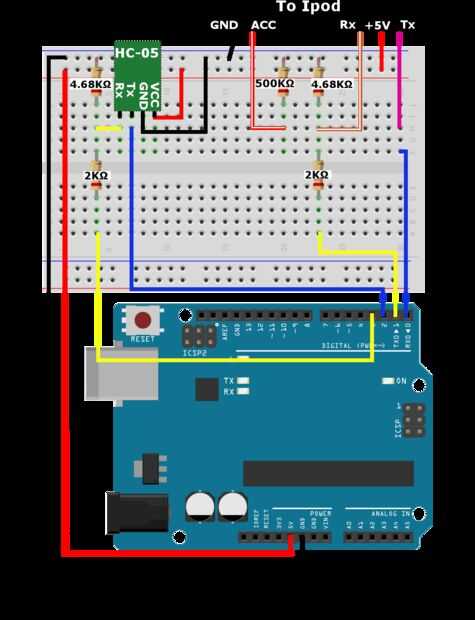

Si desea obtener sólo después de él, puede descargar el código y alambre según la imagen de arriba.

Los colores de los cables se corresponden con el cable sugerido por este tutorial.

  • + 5V Pin 23 rojo (No raya)
  • GND Pin 16 negro (No raya)
  • RX Pin 13 Brown (con banda)
  • TX Pin 12 morado (No raya)
  • ACC Pin 21 rojo (con banda)

Aquí es la aplicación:

Versión completa:

http://Play.Google.com/store/apps/details?id=com.e...

Versión Lite:

http://Play.Google.com/store/apps/details?id=com.e...


El Bluetooth emparejamiento pin es 1234

Para Arduino Uno - los pines digitales 0 y 1 (Rx y Tx) deben quedar claros al subir el sketch.

Esto es realmente todo lo que necesitas para completar este proyecto. El resto de este tutorial solo Ramblas en un poco.
