Hackear un iPod antiguo usando un androide y un Arduino. (2 / 14 paso)

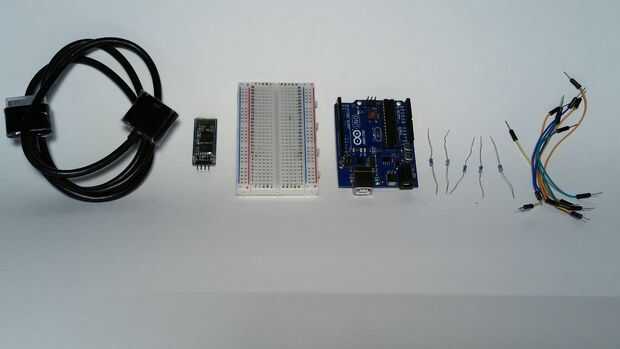

Paso 2: Lo que se necesita

Para empezar, necesita un completamente funcional Android accionado el dispositivo y por lo menos un semi funcional iPod, iPad o iPhone que utiliza el conector de 30 pin. Tener música en él ayuda a

Los enlaces de ebay proporcionados son los más baratos de estos artículos puede encontrar y puede ser anticuado pero puede apuntar en la dirección correcta. Para la confiabilidad también he proporcionado algunos enlaces de amazon.

  • 30 pin de iPod/iPhone/iPad dispositivo
  • Dispositivo Android
  • Arduino (Uno, Mega o cualquier placa compatible con Arduino)

http://www.Amazon.com/Development-Board-ATmega328P...

http://www.eBay.com/ITM/uno-R3-Development-Board-M...

  • cable de extensión del muelle de iPod 30 (Debe ser capaz de ofrecer AUDIO y vídeo, no sólo datos y alimentación) Si usted consigue utilizado en este tutorial hará su vida un poco más fácil que coincidirán con los colores de los cables

http://www.Amazon.com/Connector-extender-Extension...

http://www.eBay.com/ITM/30-PIN-Dock-extender-exten...

  • HC-05/HC-06 Bluethooth serie breakout Junta (AKA JY-MCU)

http://www.Amazon.com/Innogear-Wireless-Bluetooth-...

http://www.eBay.com/ITM/Wireless-Bluetooth-RF-Tran...

  • 2 k ohmios (CANT. 2), 4.68 k Ohm (CANT. 2), 500 k Ohm (CANT. 1) resistencias

Enlace es para un lío todo de resistencias que incluyen lo anterior

http://www.eBay.com/ITM/400-PCS-1-4W-1-20-kinds-EA...

  • MuseHack la aplicación para Android

Versión completa:

http://Play.Google.com/store/apps/details?id=com.e...

Versión Lite:

http://Play.Google.com/store/apps/details?id=com.e...

  • Protoboard

http://www.eBay.com/ITM/mini-Nickel-plating-Breadb...

http://www.eBay.com/ITM/170-400-700-830Tie-Points-...

http://www.Amazon.com/BB400-SOLDERLESS-Plug--Bread...

  • Cables de puente

http://www.eBay.com/ITM/Male-to-Male-SOLDERLESS-FL...

http://www.Amazon.com/40pcs-2-54mm-Breadboard-Jump...

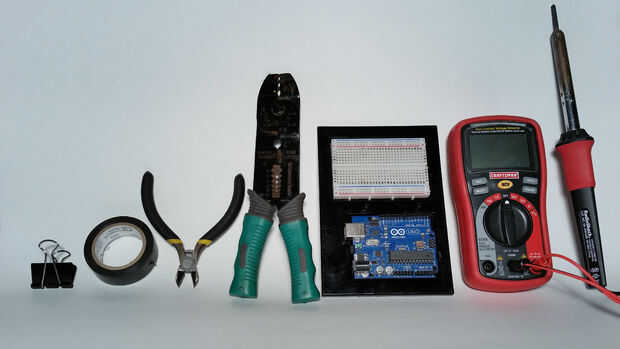

Herramientas

  1. Desforrador/cortador de alambre

Esto es realmente la única herramienta que se requiere.

No es necesario pero puede ser útil:

  • Tablero de Arduino
  • caja de montaje en placa o proyecto

RadioShack tiene realmente una decente selección de cajas de proyecto la caja utilizada en el tutorial tiene unos 4 x 6 x 2 en.

  • Cinta aislante
  • Broche aprietapapel
  • Soldadura de hierro
  • Multímetro
