Hackear un kill de enchufe-interruptor (4 / 9 paso)

Paso 4: El plan

El esquema eléctrico de un interruptor de la matanza es muy simple. Generalmente, sólo uno de los dos cables de conexión de la parte delantera a la parte posterior es se interrumpa. Para encender para arriba el interruptor luminoso se establece una conexión con el otro polo. Tenga en cuenta que la luz indicadora se conecta después el interruptor (donde un dispositivo puede ser conectado).

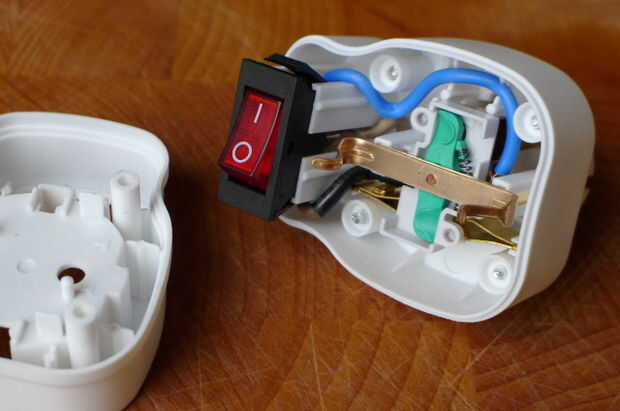

Este instructable muestra cómo el piloto puede deshabilitarse cortando una sola conexión, por cortar el alambre del derecho interno. Se presentan tres alternativas:

1. la forma más segura: quitar el cable interno todo alternativa 1, véase el paso 6;
2. el enfoque reversible: corte el cable y aislamiento eléctrico contra cortocircuito. Esto permite volver a conectar el cable y para restaurar la funcionalidad original del interruptor luminoso (alternativa 2, consulte el paso 7);
3. kill-switch de lujo: agregando un interruptor adicional que permite poner o desactivar el indicador de luz deseada (alternativa 3, consulte el paso 8).

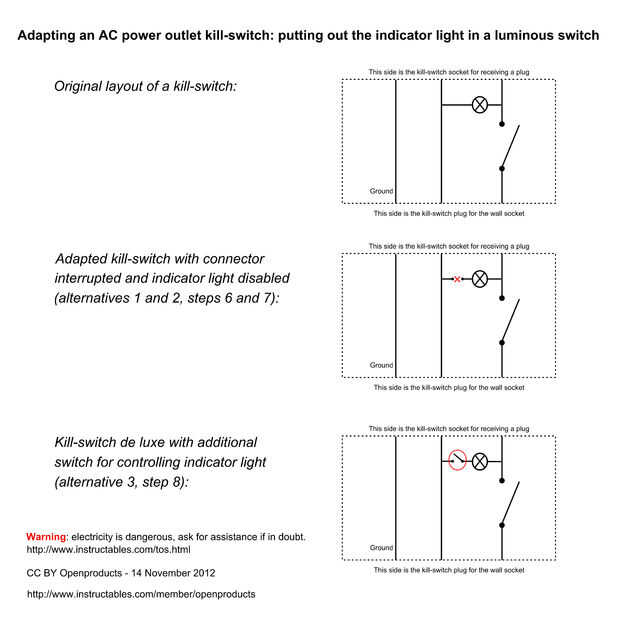

El circuito eléctrico que explica el diseño de los tres casos anteriores.

Los siguientes pasos ver cómo este como se ha hecho.
