Hackear un Powerglove (3 / 7 paso)

Paso 3: Sensores de flexión

Ahora es el momento para aprovechar los sensores de flexión. Flex sensores son resistencias variables que significan más la flexión la resistencia. Puede leer y asignar ese valor a todo lo que quieras. Hay dos cables procedentes de cada sensores así que tenemos 8 alambres.

Este sitio web demuestra que un buen esquema y explicación para todo: http://www.makingthings.com/teleo/teleo/cookbook/bendsensor.htm

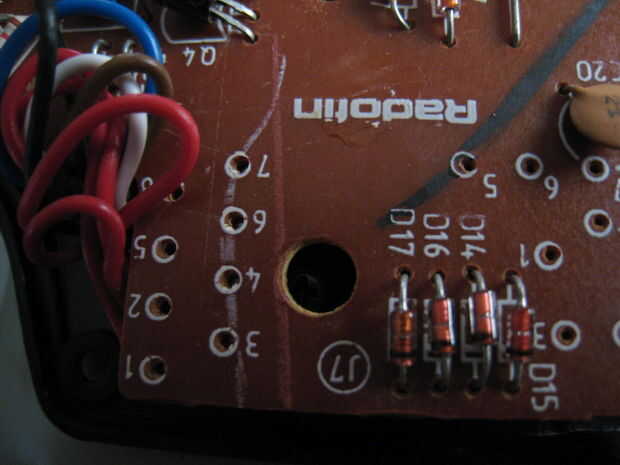

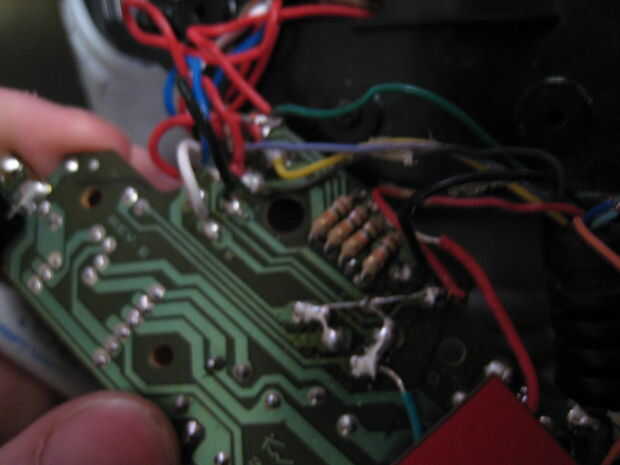

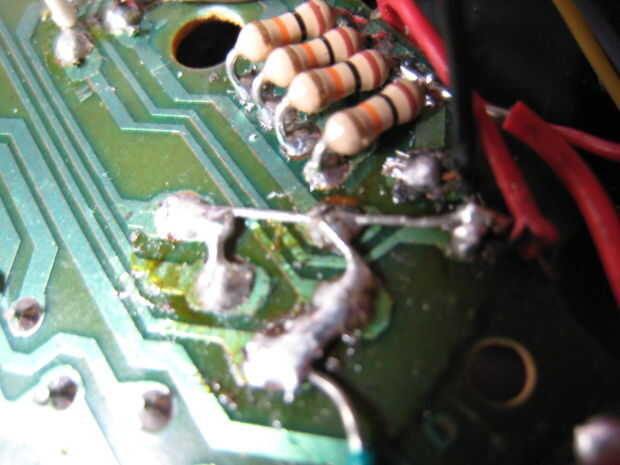

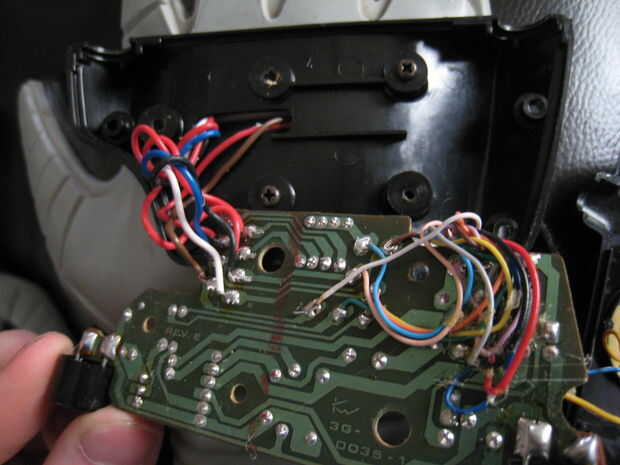

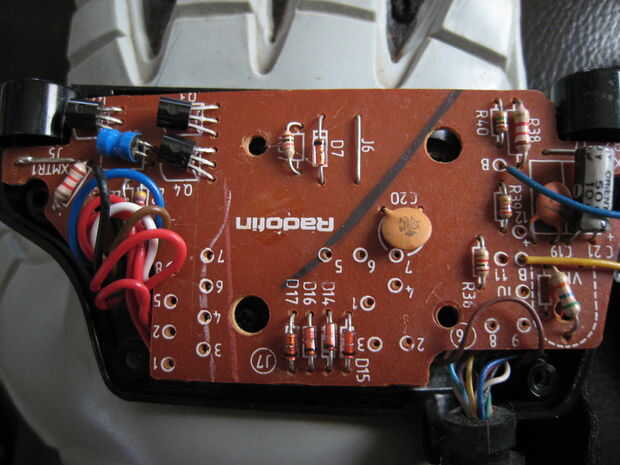

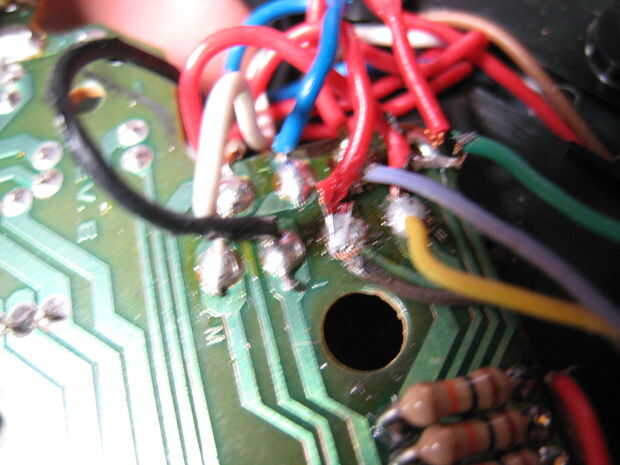

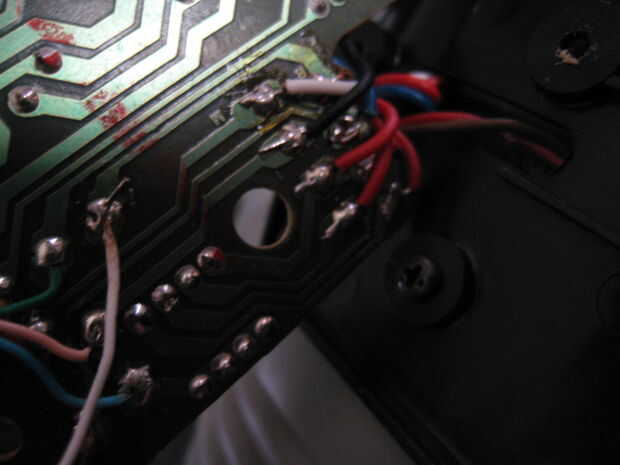

Queremos abrir la palma para exponer a la Junta. Una vez que tenemos encontrar donde conectar los sensores a la Junta. Habrá 4 diodos por allí. Vamos a desoldar los diodos y reemplazar a aquellos con las resistencias de 10 k. Conectar el positivo a uno de los dos cables de cada sensor. Entonces conecte la tierra a las resistencias y conecte los cables del segundo cable del sensor. Fotos le ayudará a explicar esto mucho mejor.
