Hackear un sensor de movimiento PIR para uso como un dispositivo de disparo. (3 / 5 paso)

Paso 3: Preparar el cable y soldadura

Desconecte la alimentación y desmontar el dispositivo.

Desde los terminales del relé no funcionaría opté por usar el LED como el punto de activación de relé.

Ya que iba a utilizar esta opción para activar un dispositivo remoto, necesitaba tener 5 pies de cable trenzado.

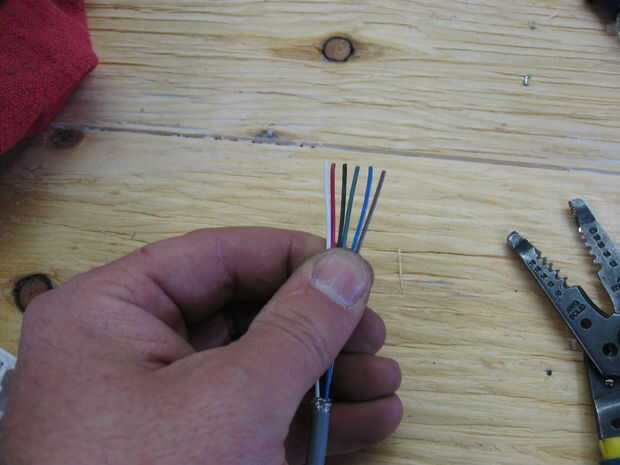

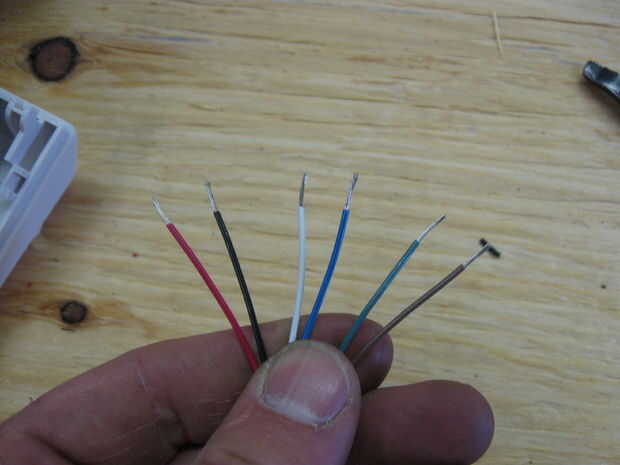

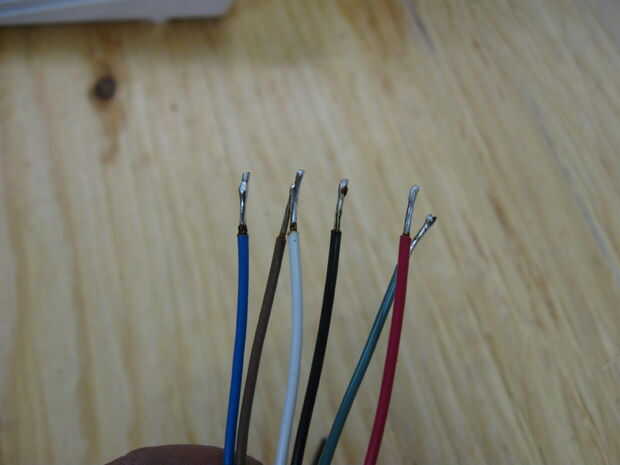

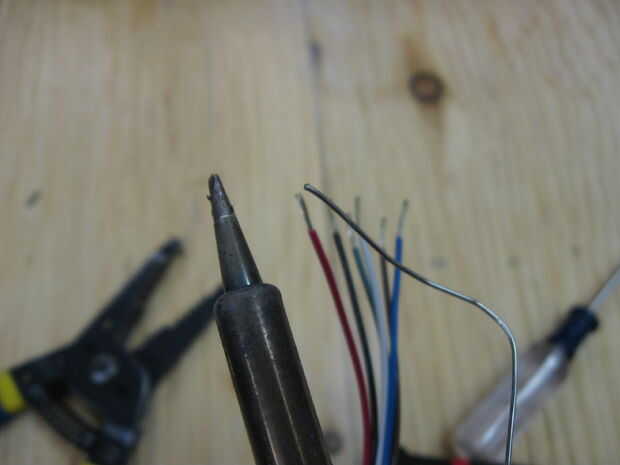

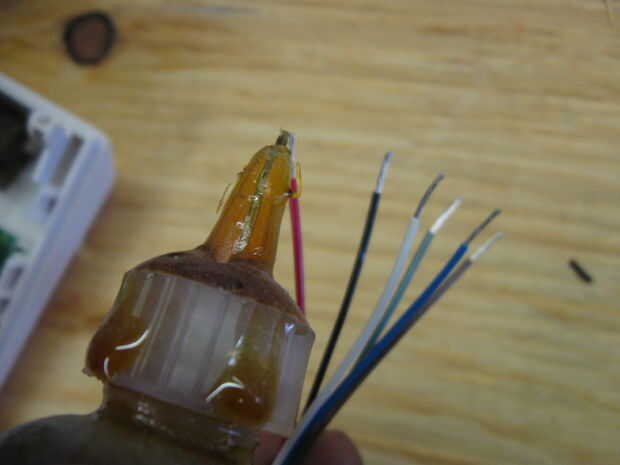

Corte y pelado de los cables individuales en el paquete. También les debe lata en este momento con un soldador.

Taladre un agujero para el cable en la parte trasera del sensor de movimiento si no hay uno.

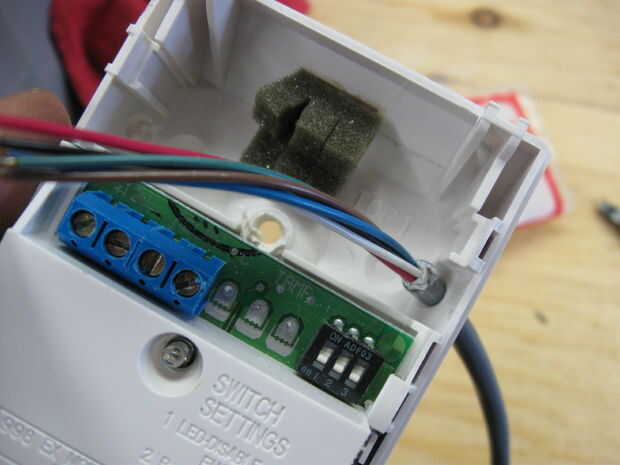

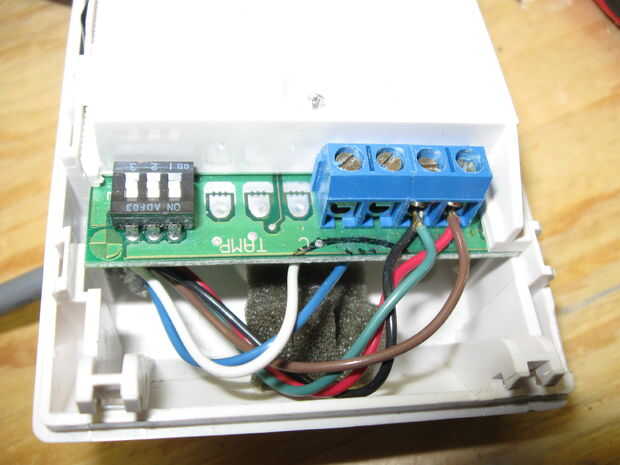

El cable de alimentación a través del orificio en la parte posteriora y conecte a los terminales de alimentación y puntos de activación de relé.

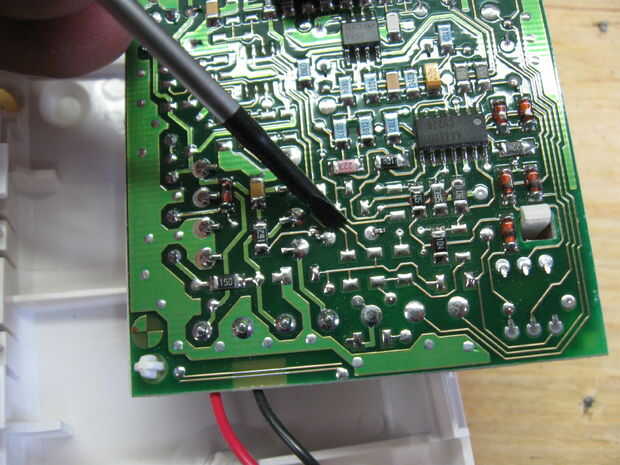

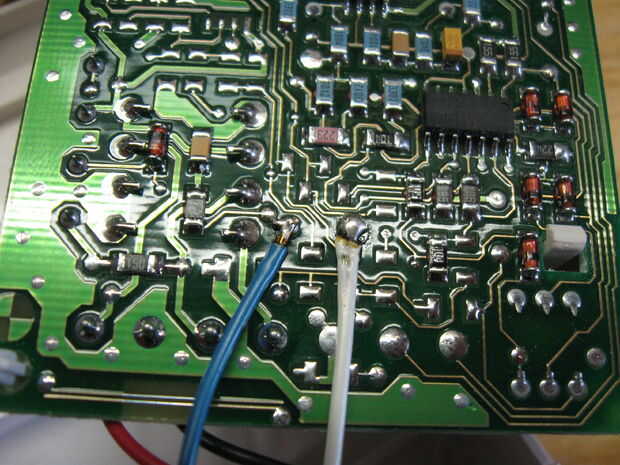

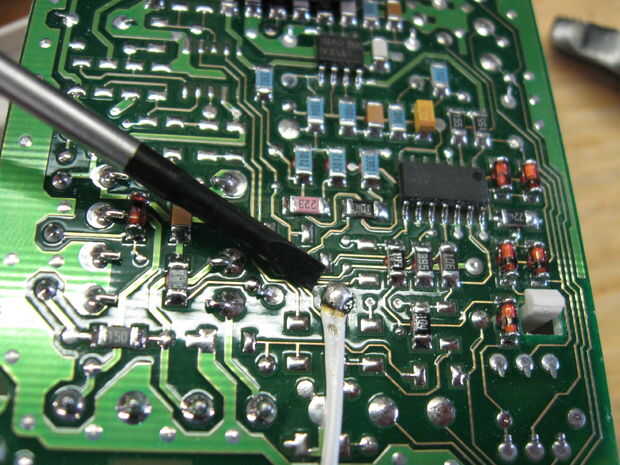

Si se conecta al LED cuidadosamente soldar un cable a cada pata del LED.

Alambre de colores:

Rojo y marrón a 12VDC +
Negro y verde a 12VDC-
Azul conducido del ánodo
Blanco al cátodo del LED
