Paso 4: Relé externo
Puesto que no hay mucho espacio en el caso de sensor que opté por conectar un relé en el extremo opuesto de los cables.

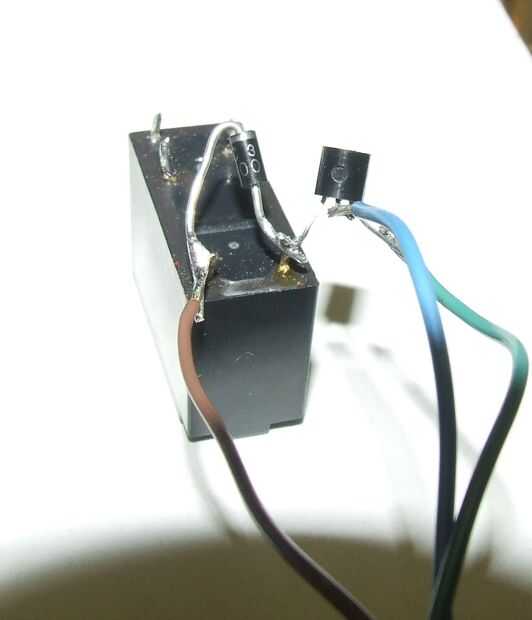

Mi relé necesita 12 V para accionar y puesto que había solamente una fracción de eso para excitar el LED utilicé un 2N3904 en forma de a-92 desde que tuve a varios de ellos en mi cubo de piezas.

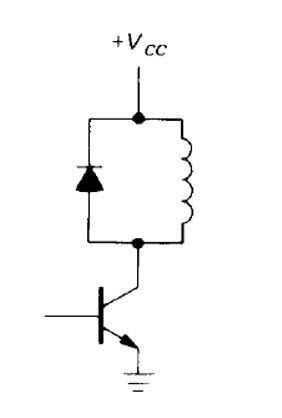

Utilizando cableado de transistor estándar, conecte el cable de LED a la Base del Transistor (B)
El poder de 12V se conecta a la bobina de un relé contacto y diodo de cátodo,
El otro contacto de bobina de relé se conecta el ánodo del diodo y el transistor Collector (C)
El Transistor emisor (E) está conectado a tierra.
La otra bobina de relé terminal está conectada a la tierra de 12V del circuito.
Conecte su fuente de alimentación y prueba de operación. Oirá el viaje de relé cuando el LED está activo. Sellar y proteger todos los cables pelados con cinta aislante o pegamento caliente para proteger contra cortocircuitos.
Cuando se dispara el sensor activa el LED y el relé se activa. Ahora puede conectar su dispositivo eléctrico favorito al NO y GND contactos del relé para la activación.

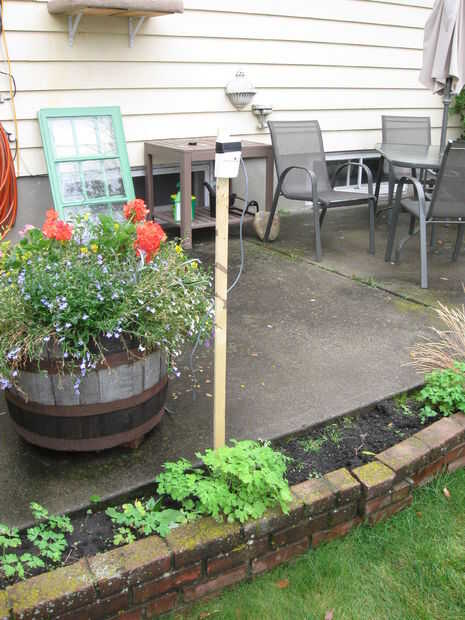

Actualmente uno de mina se une a un solenoide de la válvula de agua de una lavadora vieja que está conectada a una manguera de jardín y se utiliza para asustar a un zorrillo en mi patio trasero...
He construí otro que desencadena un apoyo de la mano de Zombie Halloween en otro instructivo.
Colores del cableado:
12 VCC rojo +
Fuente de alimentación negro tierra
Base azul transistor
Bobina de relé marrón y diodo de cátodo
Otra bobina del relé al colector del Transistor y diodo de ánodo
Emisor del Transistor verde
Contactos del relé NO es interruptor + para dispositivo
Relé interruptor - es
Y relé NC fue dejada abierta
Una nota final:
Estoy empezando a encontrar que no importa lo que haga siempre hay alguien que lo ha hecho antes. Encontré este clip finalizada la construcción, disfruta, sé que hice...
http://www.youtube.com/watch?v=uIbkLjjlMV8
