Paso 3: Una nota sobre pin diseños y registros de cambio
Cuando un interruptor está cerrado, el cambio de registrar procesos que dos pines están conectados y lo interpreta como una salida particular.

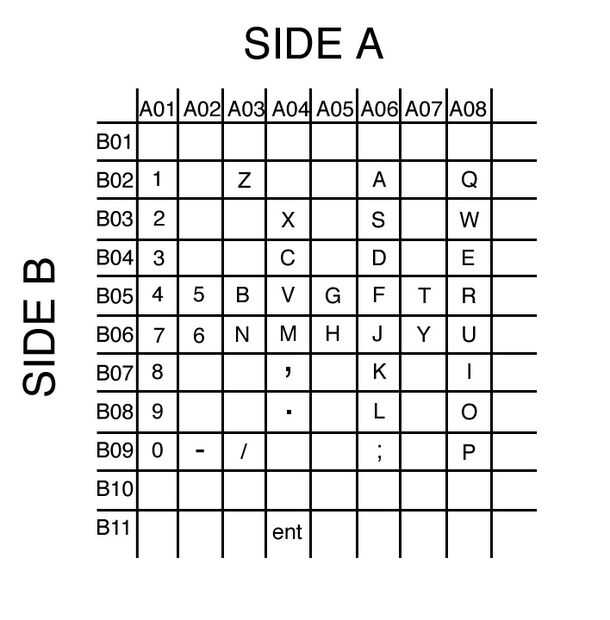

Por lo tanto, si tuvieras diez pernos a cada hoja de plástico, entonces tienes cien posibles combinaciones. Esto es porque cada pin único en una sola hoja puede conmutado con cada pin solo en el otro lado. Esto produciría diez hileras de diez posibles combinaciones. En otras palabras, se acaban de producir una matriz de 2 dimensiones "10 X 10".

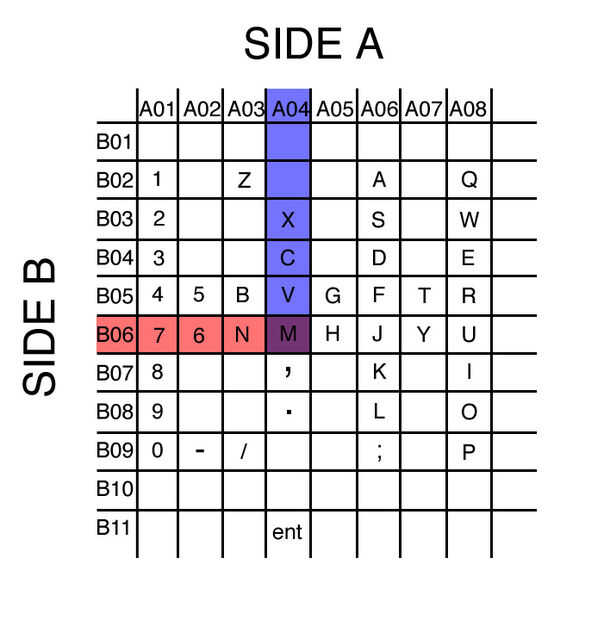

Por ejemplo, si conecta "Pin 4" en el lado A y "Pin 6" en el lado B producirá la letra "M" en el equipo (ver imagen).

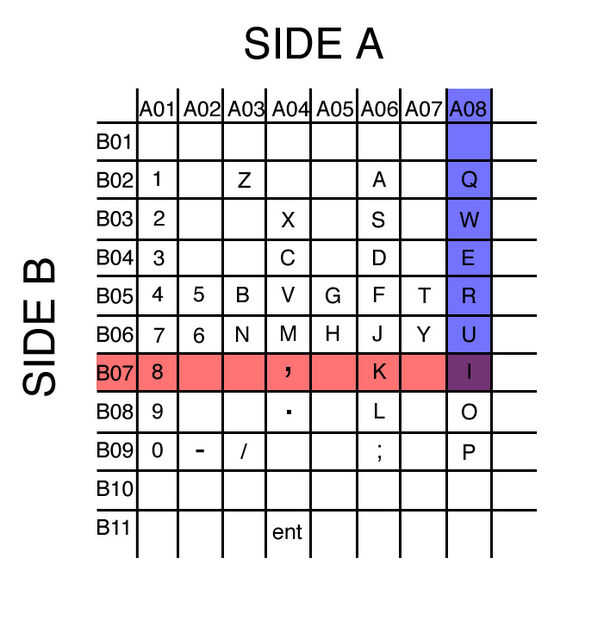

Si conecta "Pin 8" en el lado A y "Pin 7" en el lado B producirá la letra "I" en el equipo (ver imagen).
Es realmente muy simple.
