Paso 3: Ese Potenciometro k 5
Ahora vamos a centrarnos en el pote de 5 k. Aquí está es diferente de los servos más grandes. El árbol de la maceta también es el eje en el cual los engranajes sentarse en. Por lo tanto, no podemos deshacernos del potenciómetro, pero debemos mantenerlo.
Dicho esto, debemos desoldar el potenciómetro variable de 5 k y la soldadura de resistencias [2.2K] 2. Desoldar los cables en ambos extremos, el PCB y el potenciómetro. Guardar estos cables para un proyecto más adelante.

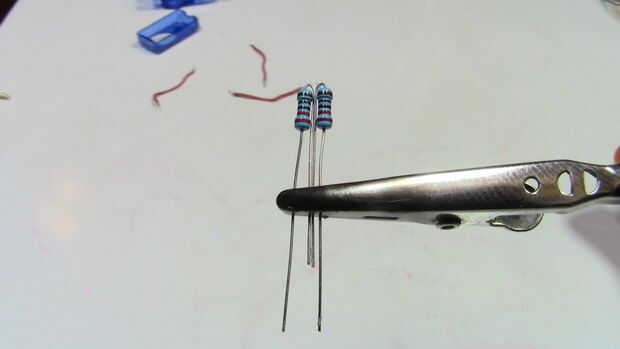

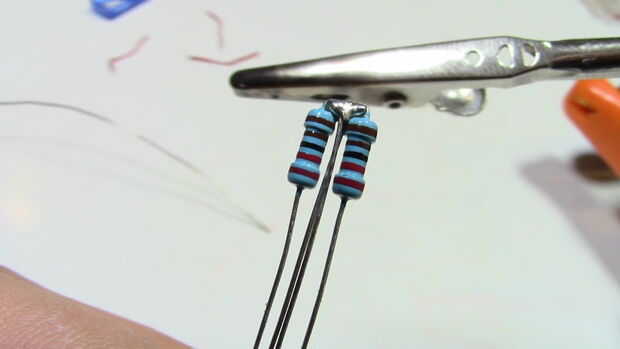

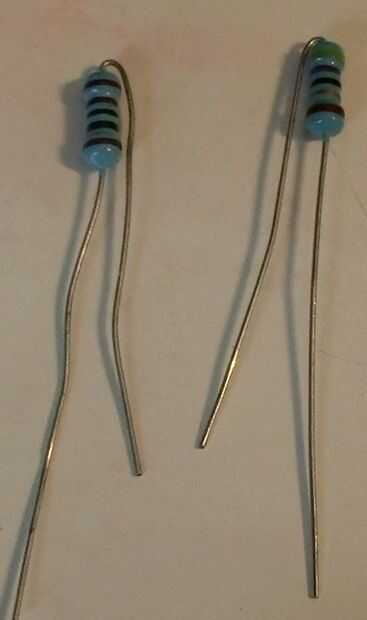

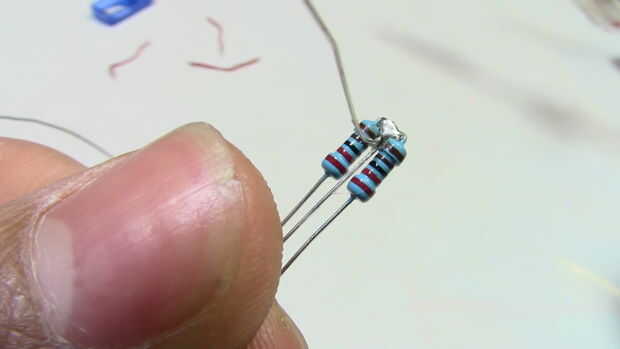

Tomar dos resistencias de 2,2 K y y conduce la parte superior encima de la curva. Entonces, usando las manos seguro como usted ver en la imagen. Ahora soldar los dos extremos superiores entre sí. Conseguir como cerca como posible puede. Debe haber dos cables en el medio. Ya que esto haría más difícil soldar doble este cable hacia arriba y cortarlo. Ahora debería tener 3 cables.

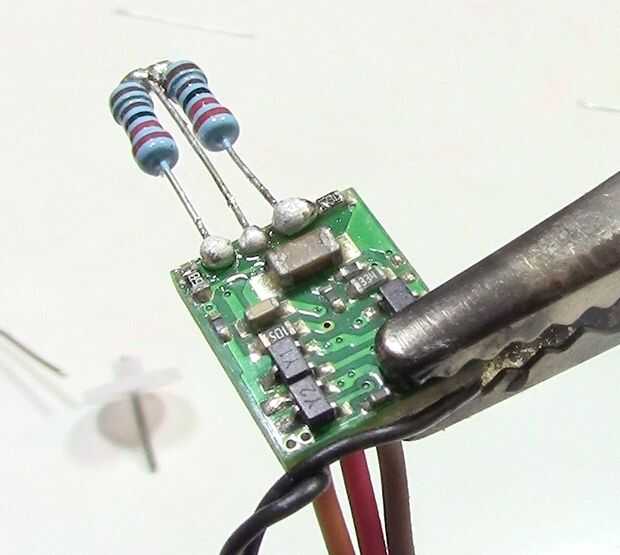

Esta nueva resistencia a la placa de la soldadura como se muestra en la última foto. A petición, hice un video horrible de mí estos de soldadura en. No es la mejor, pero por lo menos sostenido. Para obtener instrucciones sobre soldadura...
Noahw y su increíble instructable
y
CuriousInventor.com
Ahora debemos quitar el collar que detiene el potenciómetro gire 360. Tenga en cuenta que puede que necesite utilizar alicates de punta para despegarse de este plástico. En mi caso, me había ya roto el cuello cuando estaba tratando de sacar los engranajes. Ver el video y ver lo que tiene que pasar. También puede haber una parada de metal como mi otro servo tenía. Su inteligente, a averiguar cómo permitir el potenciómetro giren libremente, pero manteniendo intacto.

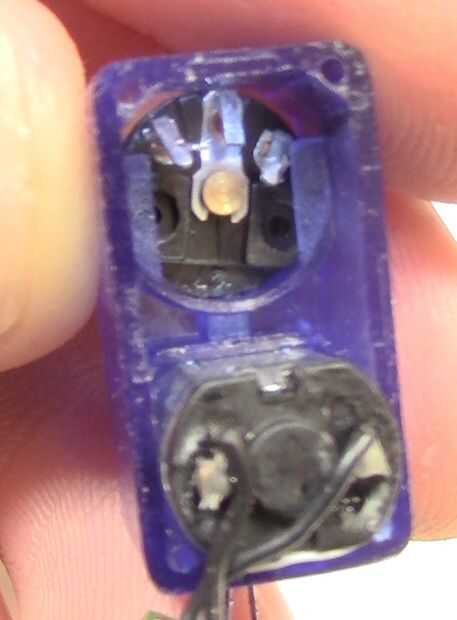

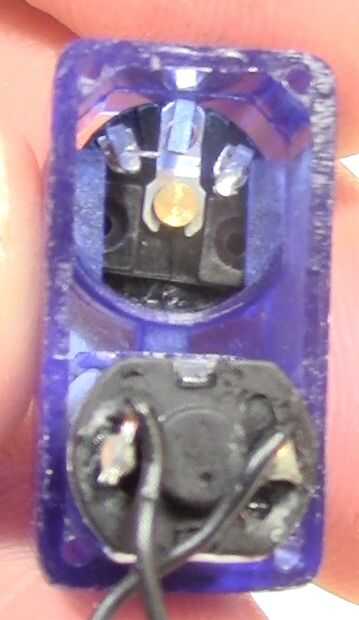

Por último, tenemos que poner el potenciómetro en su lugar original. Pero en primer lugar, tenemos que doblar los cables encima de ellos mismos hacia adentro, por lo que no será más adelante en nuestro camino. Doblar los cables encima, la puso en su lugar. Asegúrese de que está sentado correctamente en el plástico. Ver fotos.
