Hackear un videojuego con un Arduino para mayor accesibilidad (o engaño) (1 / 9 paso)

Paso 1: Abrir la caja del regulador y ver donde usted puede hacer conexiones

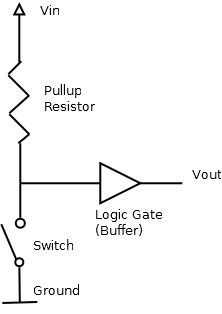

Cada consola tiene un estilo diferente de controlador. Tan la forma exacta que se conecte el regulador depende del sistema que está trabajando con. Pero en general, la mayoría de botones están conectados encima de la misma manera. El botón es un interruptor momentáneo normalmente abierto. Un lado del interruptor está conectado a tierra. Al otro lado del interruptor está conectado a un resistor de pull-up y un alfiler de la viruta del IC del regulador. Cuando no se presiona el botón, el resistor de pull-up hace que la salida del interruptor de alta. Pero cuando el botón es presionado, el interruptor se conecta a tierra y trae la salida baja. Podemos simular el efecto de la tecla conectar un Arduino al pin de salida del interruptor y enviando una baja señal al controlador. Viruta del IC de controlador registrará esta señal bajo el mismo como si había sido pulsado el botón.

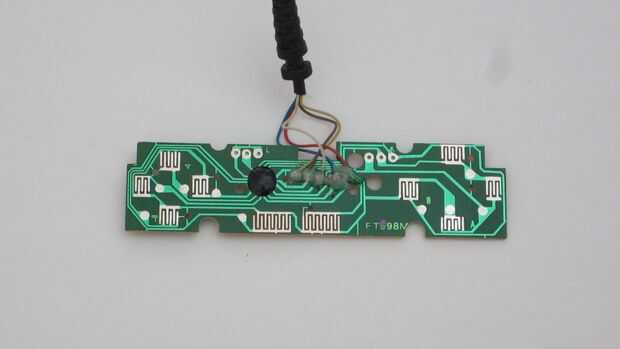

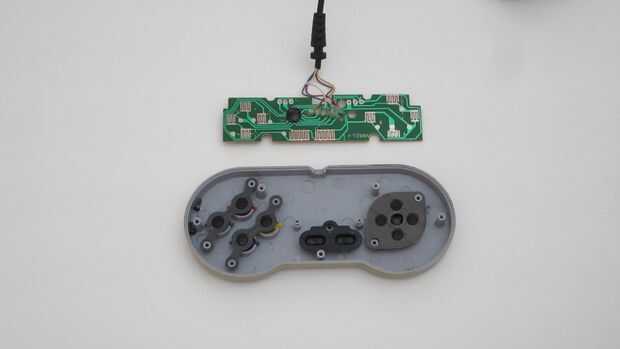

Así que tenemos que encontrar una manera de conectar la clavija de salida de cada interruptor en el Arduino. Abra el controlador de la vivienda y observar cómo se presenta el circuito. Buscar lugares que están conectados a la salida del botón donde sería fácil de un alambre de la soldadura. Si tiene suerte, podría encontrar sin usar puntos por-agujero ya en el tablero. Pero probablemente usted tampoco necesita montaje en superficie se conecta o hacer sus propios lugares de conexión a través de orificios.

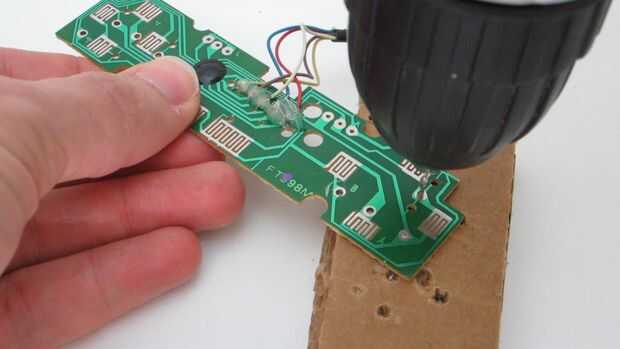

En mi controlador encontré que allí donde grandes contactos en la salida de cada botón. Esto fue probablemente utilizado para cumplimiento de pruebas en la fábrica. Pensé que estos harían buenos puntos para hacer las conexiones. Para que sea más fácil conectarse a estos puntos, taladré agujeros en cada uno para convertirlos en los conectores a través del agujero. Esto también hizo que los empalmes de la soldadura más segura.
