Hackear un videojuego con un Arduino para mayor accesibilidad (o engaño) (5 / 9 paso)

Paso 5: Conectar los cables del Cable para el Arduino

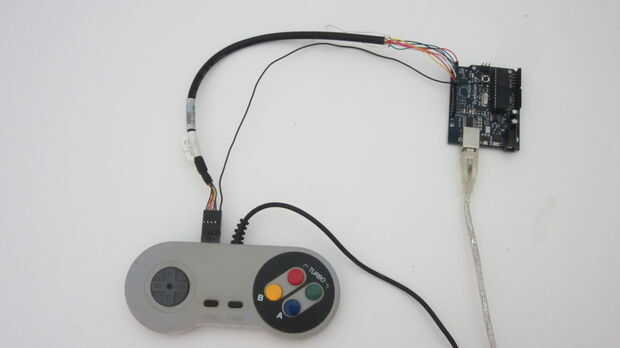

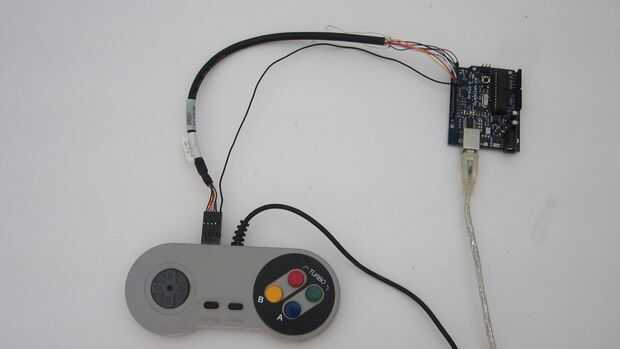

Necesitamos conectar los cables de cada botón a los pines digitales del Arduino y conecte la línea de tierra del controlador a la tierra en el Arduino. Es posible ejecutar los cables del botón directamente a la Arduino. Sin embargo, esto puede causar un problema. Presionar un botón en el controlador mientras el Arduino es la salida a alta ser efectivamente poniendo en cortocircuito la salida de Adruino a tierra. Esto puede ser muy malo para el Arduino.

Para evitar este problema, simplemente puede añadir un diodo pequeño entre cada botón y los pines digitales del Arduino. Esto permite Adruino todavía activar el controlador por hacer salir una señal baja, sino que impide que los botones de cortocircuitos en la salida de Arduino cuando la señal de salida es alta.

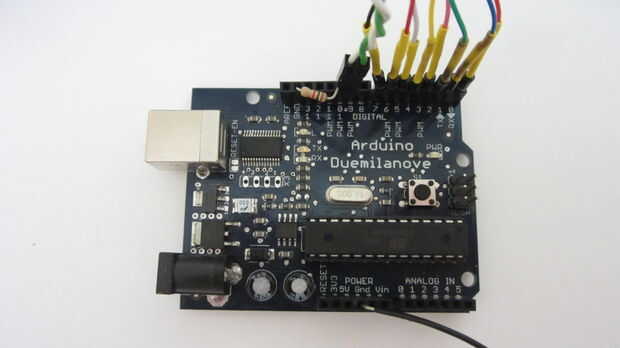

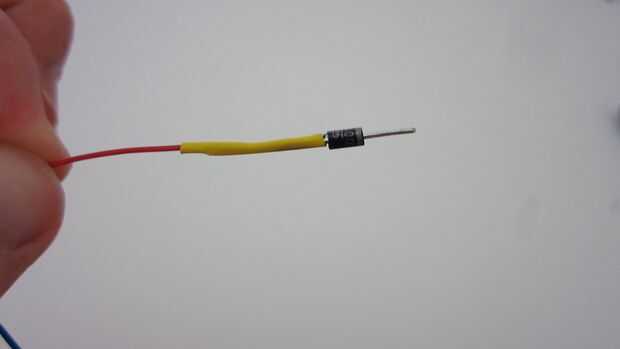

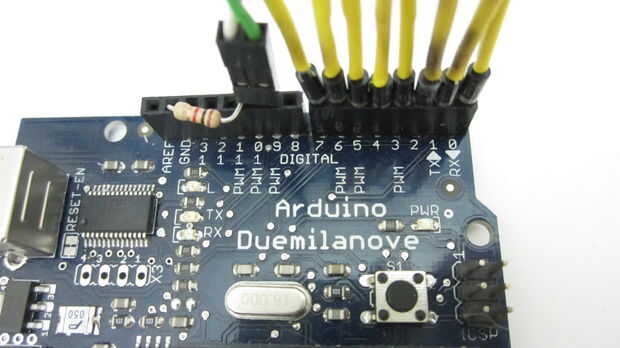

Había añadido un diodo pequeño a cada uno de los cables del botón y me había aislado con tubo retráctil. Luego inserté el extremo libre de los diodos en los pines digitales 0-7 en el Adruino. Luego inserté el cable de tierra directamente en uno de los pines de tierra en el Arduino (no diodo es necesario para la línea de tierra).
