Paso 1: El truco
Entonces es posible colocar el frente lentes de Fresnel y el objetivo que se superponen las imágenes proyectadas en la pantalla de proyección. Esto utiliza un concepto llamado cambio de lente, que dice que puede mover alrededor de la imagen proyectada de una fuente fija moviendo el lente en el medio.

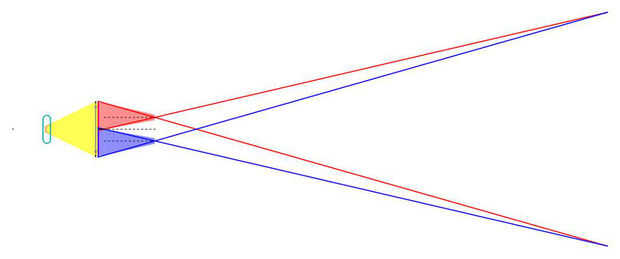

Es relativamente básico geometría y óptica lineal: calcular el tiro de su proyector y el tamaño de la imagen proyectada usando las ecuaciones del mismo en cuanto a cualquier proyector DIY 2D primero determinar la posición del centro de los fresnel y el objetivo (la lente triplet) que compensará las dos imágenes proyectadas para que se superponen como en las fotos que he subido.
Una vez que se ha calculado la posición del centro de las lentes, cortan el frente que lentes de fresnel que cubren la pantalla completa cuando se colocan uno junto al otro. De esta manera usted puede hacer uso de toda la superficie de la pantalla LCD y no perder preciosos píxeles.

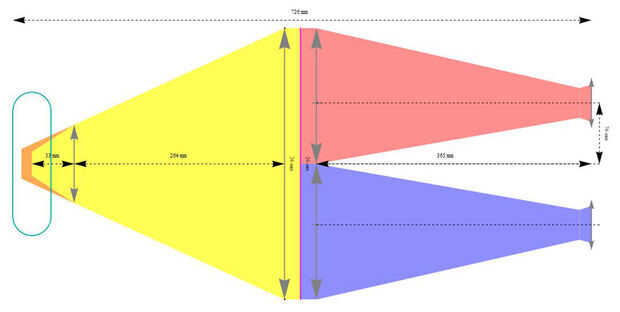

Los valores mostrados en las imágenes corresponden a mi pantalla LCD de 15,4", mis lentes de fresnel focal de 330mm y 327mm focal lentes del objetivo. Sin embargo, las dimensiones de la caja y posición relativa de las diferentes ópticas dependen de las dimensiones y especificaciones de los elementos que tenga, para no volver a esos valores, vas a tener que recalcularlos.
Tengo un pequeño script en mi web (necesita el plugin de Mathematica, lo siento), que le permite jugar con distintos parámetros y ver cómo cambia las dimensiones de la caja y las posiciones relativas de la óptica.
