Paso 5: Fabricación de la caja de luz

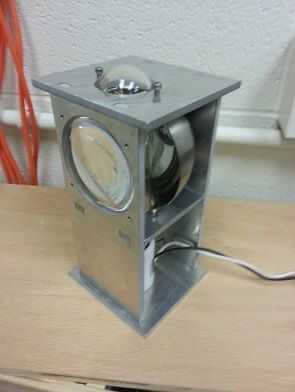

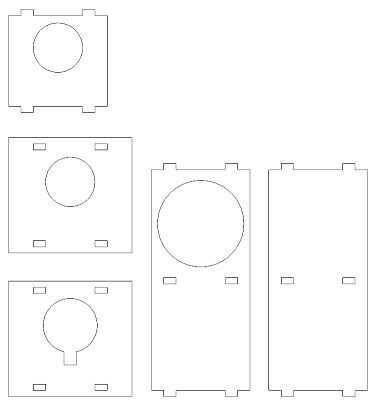

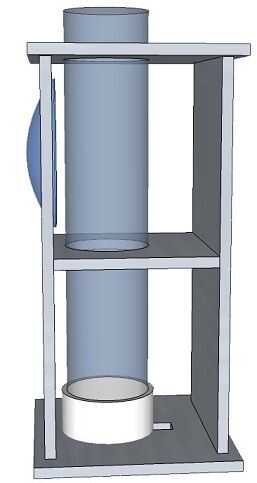

Después de hacer un modelo 3D rápido de él, mina construí en 1/4 hoja de aluminio, corte con chorro de agua. Sostiene el portalámparas, el bol IKEA que uso como reflector y mi lente de condensador de 9mm de diámetro.

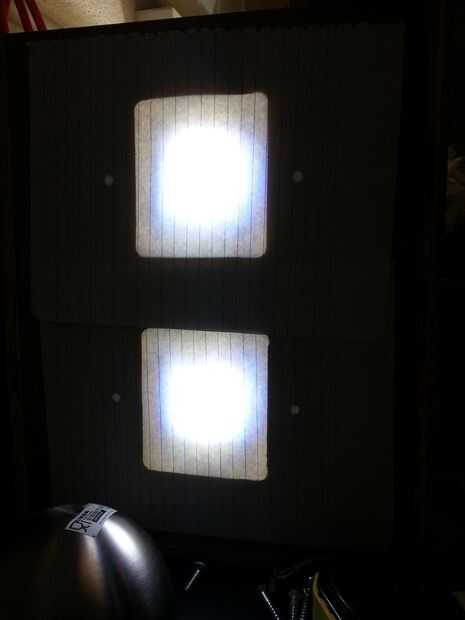

En este punto, un chequeo de cordura buena es para verificar que se puede obtener dos imágenes de su lámpara de su conjunto de lentes, que aproximadamente se centran en la localización de sus lentes triplet. Esto le dirá si sus lentes de fresnel son bien cortado y colocado.

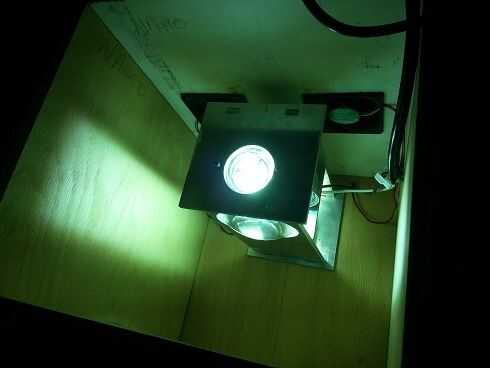

Se puede ver que pienso montar dos ventiladores en la parte posterior de la caja, que extracción el calor producido por la lámpara. El aire entra a través de una abertura en el lado de la caja, fluye entre la pantalla LCD y la fresnel F1 para enfriar estos elementos en primer lugar, antes de entrar en el compartimento posterior de la caja.
Refrigeración es una parte crucial de cualquier proyector DIY usando nada más que una lámpara LED.
