Paso 2: desmontaje

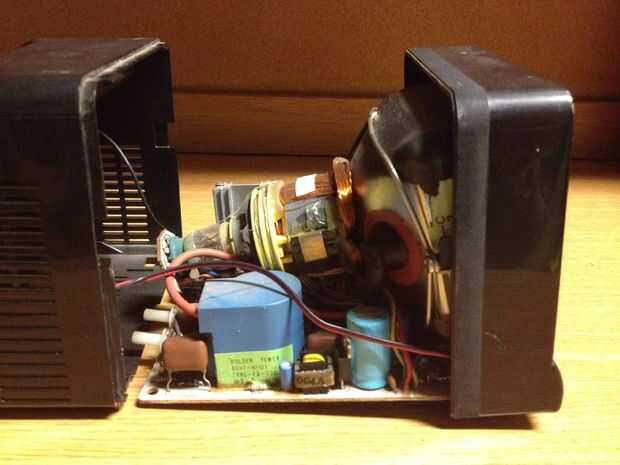

Antes de comenzar, es importante que te das cuenta de los riesgos involucrados con un televisor analógico de hacking. El peligro principal aquí es el transformador flyback. Situado en la imagen de arriba, este dispositivo puede almacenar una carga desagradable que puede lesionarle gravemente si no tienes cuidado. Desconfíe sobre todo si usas una TV más grande, como el transformador probablemente almacenará energía aún más. Debido a esto, es una buena idea usar guantes aislantes al manipular la placa de circuito y las conexiones dentro de la TV.

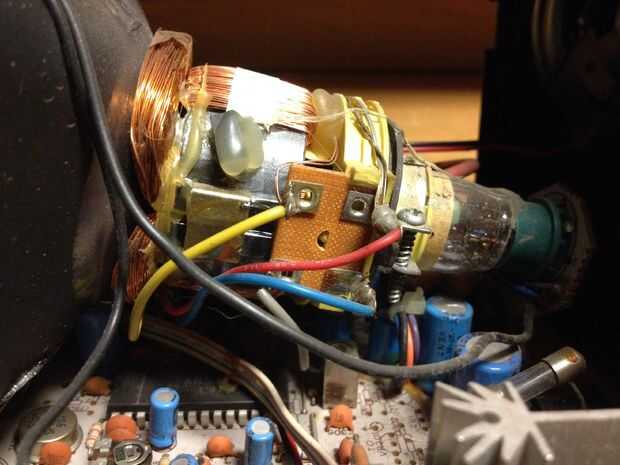

Teniendo esto en cuenta, abra la carcasa de la TV y localice las bobinas de deflexión. Serán las bobinas de alambre que rodea la parte posterior de la pantalla de tubo de rayos catódicos (CRT). El propósito de estas bobinas es dirigir la corriente de electrones (disparados desde el cañón de electrones en la parte posterior) en las posiciones adecuadas en la pantalla. Como puede haber adivinado, hay dos bobinas de deflexión, uno vertical y uno horizontal. Si desea saber más sobre cómo funciona el sistema, os animo a ir aquí.

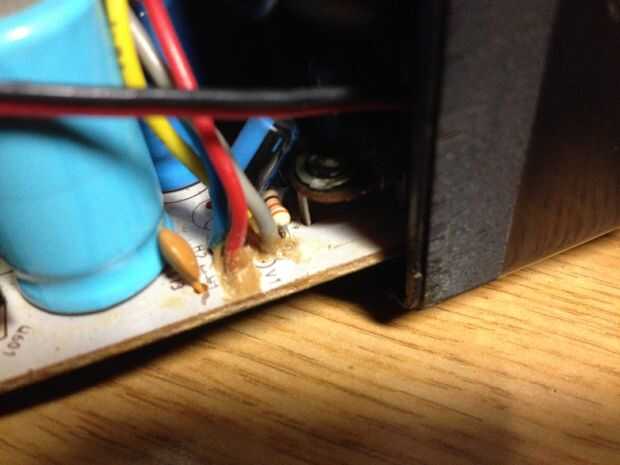

Junto a las bobinas de deflexión, habrá un grupo de cuatro conexiones. Dos de estas conexiones corresponden a la la bobina de deflexión vertical y los otros dos corresponden a la bobina de horizontal. Para saber que traza los cables hacia el tablero. En mi caso, hubo abreviaturas en el tablero que indica la función de cada cable. De esta forma, supuse que los cables azul y rojo fueron a la bobina de horizontal, y los cables amarillo y gris fueron a la bobina vertical. Si esta información no está en su tablero, no te preocupes. Usted será capaz de diferenciar los cables en el siguiente paso a través de la experimentación.
