Paso 3: Prueba de la pantalla

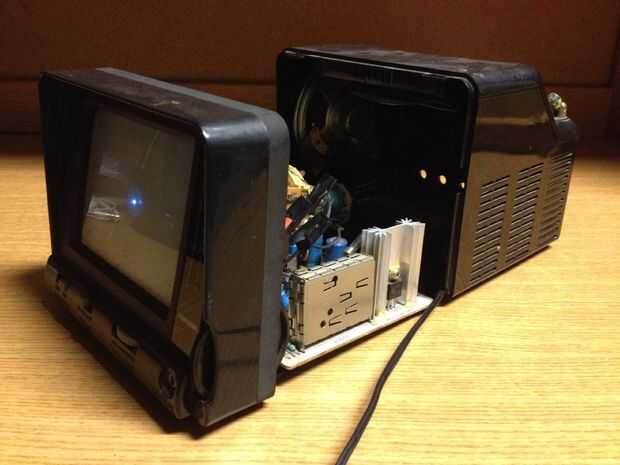

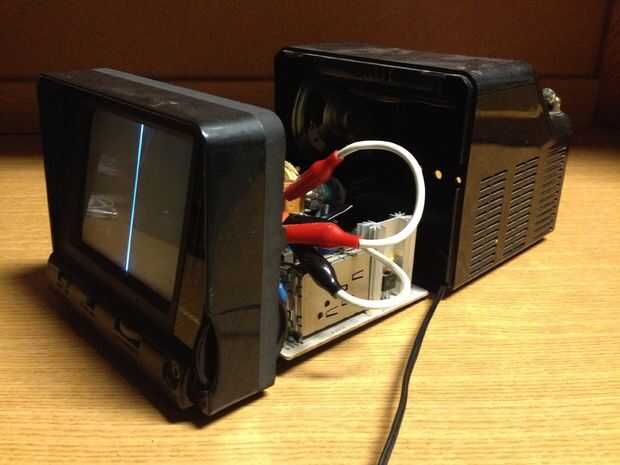

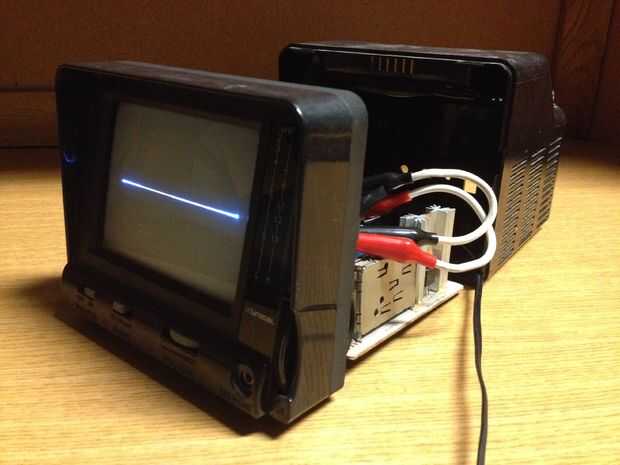

Aunque este paso no es estrictamente necesario, debe proporcionar cierta penetración en cómo funcionará el visualizador de audio. En primer lugar, tomar una foto de las conexiones de la bobina mencionada anteriormente, así que no olvides dónde van los cables. A continuación, desoldar las conexiones de la 4 bobina. Enrolle cinta aislante alrededor de los cables sueltos, mantenga las manos lejos de la parte interior y encender el televisor. Debería ver un punto en el centro de la pantalla. Este es el haz de electrones desviados sin golpear el interior de la pantalla. A continuación, desenchufe el TV y vuelva a conectar la bobina de deflexión horizontal (puede utilizar cables de puente en vez de soldadura). Si no sabes que los alambres que son, sólo dos de ellos gancho hasta sus posiciones originales y seguir experimentando. Encender el televisor y verá una línea horizontal a través de la pantalla. Desenchúfelo y hacer lo mismo con la bobina de deflexión vertical. Como era de esperar, esto producirá una línea vertical a lo largo de la pantalla.
Si usted tiene un amplificador, deja la bobina vertical conectada y la salida del amplificador hasta la bobina horizontal del gancho. Cuando se reproduce música, la forma de onda aparece en la pantalla como desee. Esto es donde una parada más tutoriales sobre el tema. Desafortunadamente, muchas personas (incluyendome) no tienen un amplificador que puede utilizar para este proyecto. Había hecho originalmente por hackear un viejo contestador, pero la calidad del sonido era pobre y no había manera pude ajustar todo en el caso de TV pequeña. Caliente sobre el problema por un rato y luego me golpean: la TV obviamente produce sonido, así que ya debe tener un amplificador de audio en él! Todo lo que tenía que hacer era reutilizar. Esto es precisamente lo que le mostraré cómo hacerlo en los próximos pasos.

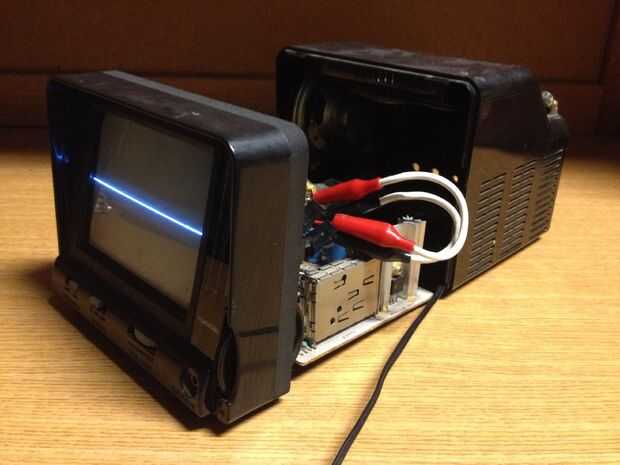

Antes de pasar, también debo mencionar que es posible visualizar las ondas horizontalmente en la pantalla. Por desgracia, no es tan simple como enviar una señal a la otra bobina. Debido a que la bobina de deflexión horizontal funciona a una frecuencia mucho mayor que el vertical, esto solo produce una banda móvil de estática. La solución consiste en mover los cables de bobina vertical a la horizontal de la bobina y envían la señal de audio a la bobina vertical en lugar de otro. Porque la pantalla no es cuadrada, sin embargo, la línea horizontal resultante no llena toda la pantalla (ver última foto). Puede mitigar este problema ajustando el asimiento vertical, pero decidí que me gustaba las olas verticales mejor al final.
