Paso 2: Preparar el equipo
Aquí está la lista:
- Arduino MEGA (ou UNO)
- Escudo de tarjetas SD
- EFCom SIM900
- Placa de relé (4 canales)
- Tarjeta SIM
- Circuito del sensor de Shute (incluyendo la resistencia de 1M Ohm)
- Fuente de alimentación 12V
- puentes y cables

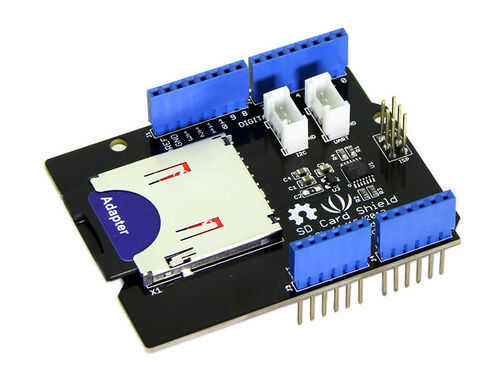

Escudo de tarjetas SD
Este escudo fue muy fácil de usar. Puesto que utiliza SPI, se utiliza el Pin Digital 4 seleccionar el escudo. Estamos utilizando una tarjeta con formato FAT16. El manual, el código y todo lo que necesitas saber acerca de esta tarjeta está aquí. Para nuestro proyecto, la idea es crear un registrador de datos con todas las interacciones de la máquina.
Junta de EFCom SIM900
Usted puede encontrar los comandos en el manual aquí. Esta tabla utiliza el Pin Digital 6 poder arriba/abajo del tablero. Así que, al encender tu equipo, lo primer que tienes que hacer es encender la pantalla, configuración D6 a alta durante 3 segundos. Para controlar este escudo que es necesario utilizar la conexión en serie, con Arduino UNO el SoftwareSerial biblioteca funcionará bien y para el MEGA ponemos un salto directo a los pines Serial1.
Circuito del sensor de Shute
Es casera, pero es el mismo circuito que necesita para conectar cualquier sensor piezoeléctrico. Vino con algo así como una resistencia y atamos a la resistencia en paralelo con la tierra y el pin A7.

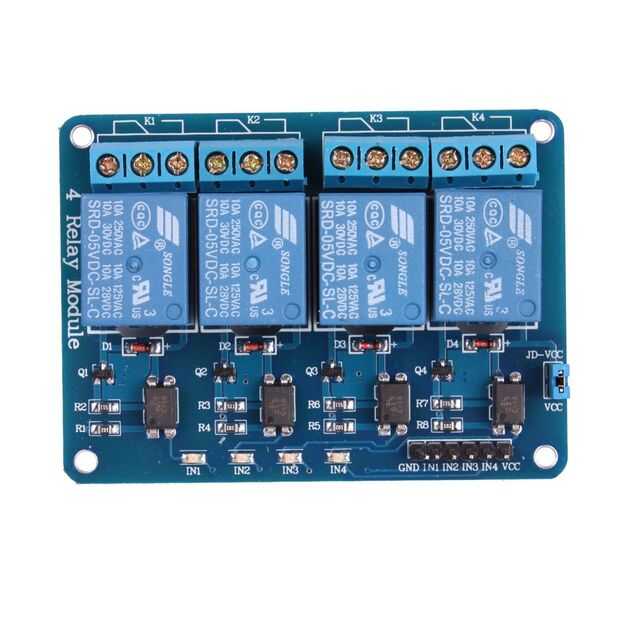

Relés de
No tenemos los relés de 4 canales, así que usamos 2 relés de dos canales. Este relés utilizan baja para cerrar el circuito. Asegúrese de que su son los mismos o cambiar en el código de esta lógica.
Para conectar los relés utilizamos los pines digitales 22, 24, 26 y 28 y los 5V y pines GND de MEGA.
