Hackear y actualizar tu sistema estéreo con un módulo bluetooth (2 / 5 paso)

Paso 2: Montar los componentes juntos

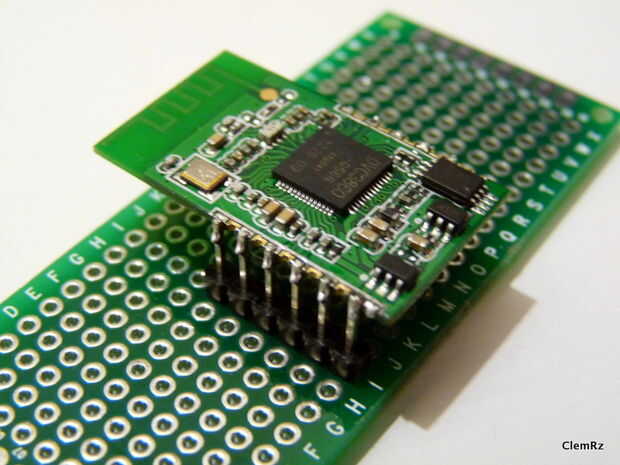

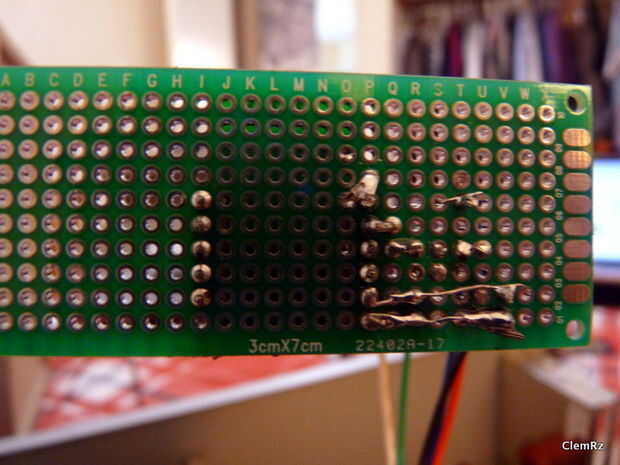

Los encabezados en la placa, entonces el módulo de Bluetooth a los encabezados de la soldadura.

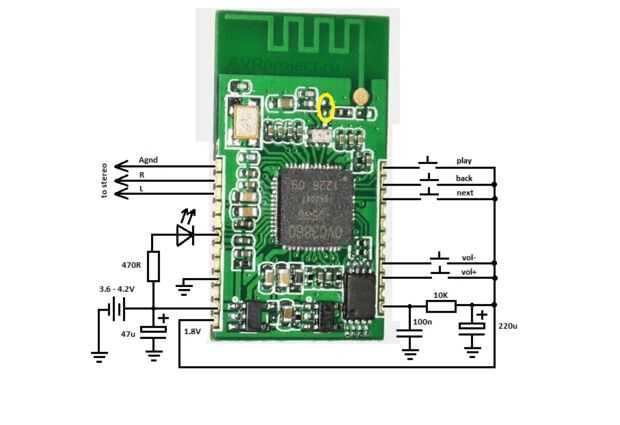

La soldadura del condensador de 470µF como se describe en el cuadro.

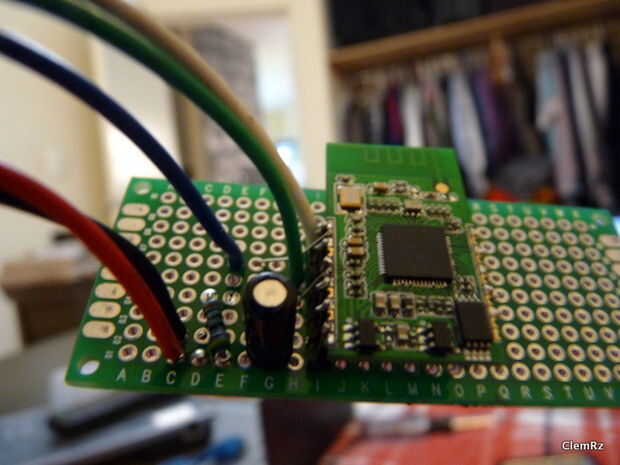

5 cables de la soldadura:

  • 2 cables para la energía: rojo + 5V pin y negro al conector de tierra
  • 3 cables para la salida: blanco con conector de tierra (Agnd), azul al eje derecho (R) y verde al pin izquierdo (L)
