Paso 9: Laboratorio de circuitos de C.C.: control de LED desde un microcontrolador
Si usted ha estado usando la fuente de alimentación de YwRobot, es hora de quitarlo de la placa o en menos la apague. Usaremos el módulo Arduino UNO y tiene su propia fuente de alimentación.
Nota sobre Arduino Serial Driver: los módulos de la Arduino UNO en HackerBox 0000 tienen el nuevo chip de controlador serial CH340/CH341 en vez del tradicional chip serial FTDI. (Disponible para OS X, Windows y Linux) de un controlador para el chip CH34x generalmente necesita ser instalado en su computadora para el IDE de Arduino comunicar a estas tablas. Aquí está un vídeo sobre el tema.
Haz calentado sobre microcontroladores, aquí es un detallado pero suave introducción sobre cómo controlar LEDs de un módulo del microcontrolador Arduino.

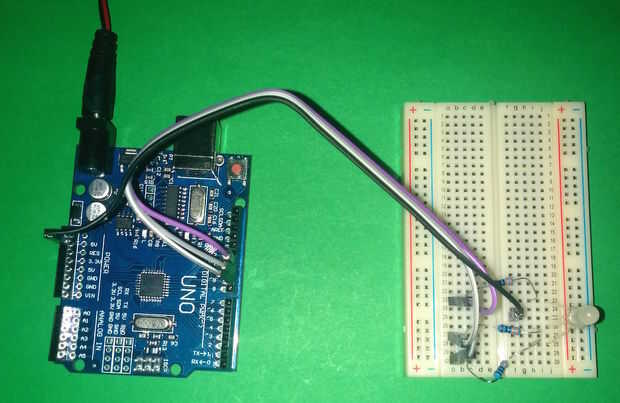

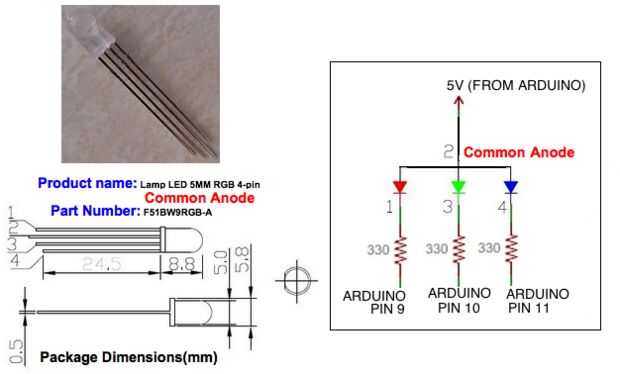

El esquema y la foto aquí muestran cómo conectar el LED RGB que es en realidad tres LED en un paquete con sus terminales de ánodo conectado a un ánodo común en el perno más largo (número 2). El código de Arduino conectado muestra cómo recorrer los muchos colores con RGB LED.
Como se señaló antes, la más corriente a través de un LED, la más brillante es. Más corriente se logra utilizando un resistor limitador actual más pequeño (verificar esto usando ley de Ohm). Una consideración importante es que sólo puede aspirar tanto actual a través de la delicada silicona de un microcontrolador. Para evitar dibujos demasiado actuales, podemos utilizar resistencias de limitación más grandes, pero entonces el LED no se iluminará tan brillantemente. Una solución mejor es utilizar un transistor (como uno de sus transistores 2N222) como un interruptor. El interruptor puede ser controlado usando una cantidad pequeña de corriente del microcontrolador para cambiar una cantidad mucho mayor de la corriente a través del LED. De este modo, el transistor trabaja un poco como un relé, que puede que desee leer sobre como. Aquí hay un tutorial en la conducción de un LED con un transistor.
Es un poco descarriado de circuitos de C.C., pero aquí es un ejemplo de uso de su photoresitors con el Arduino.
