Paso 2: Laboratorio de circuitos de C.C.: fuente de alimentación
Para muchos de los ejemplos de D.C. laboratorio que trabajamos con una energía de 5 voltios DC de la fuente. Tenemos tres opciones fáciles para el aprovisionamiento de 5VDC.

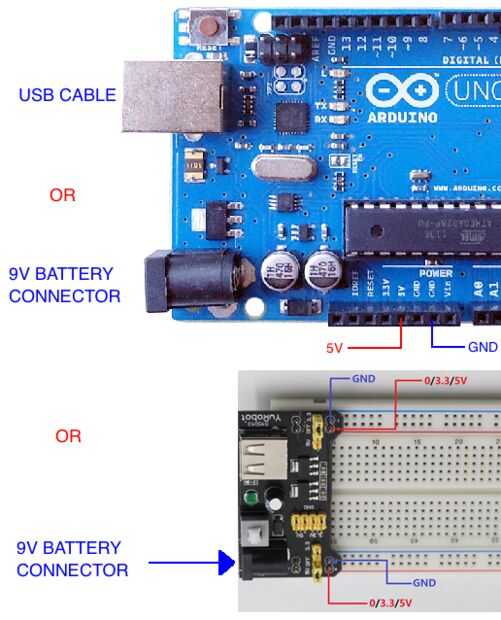

UN) enchufe el Arduino a un puerto USB (o adaptador). A continuación, utilice dos jumpers en los pines etiquetados 5V y GND como se muestra. Ejecutar los puentes a su protoboard sin soldadura.
DOS) energía el Arduino con una batería de 9V con el conector suministrado. Puente como en la opción uno.
TRES) el módulo de fuente de YwRobot con una batería de 9V de alimentación y enchufe el módulo en su protoboard sin soldadura.
Para evitar problemas, sólo debes elegir una de estas tres opciones.
Tenga en cuenta con respecto a la batería de 9V: también puede utilizar cualquier adaptador de CA compatible Arduino en lugar del conector de la batería de 9V. Generalmente, esas entradas pueden manejar cualquier cosa en el rango de 7 voltios DC a 12 Volts DC, razón por la cual una batería de 9V funciona muy bien.
Nota sobre YwRobot: el botón de encendido tiene que estar encendido. Asegúrese de que los 3, 3V / 5V puentes se establecen a 5V. Aquí hay mucha más información en YwRobot.
Por supuesto, si usted tiene un Banco de la fuente que quieres utilizar para fuente el 5VDC, noquear a ti mismo.
