Paso 4: Laboratorio de circuitos de C.C.: voltaje y corriente
Voltaje es la diferencia de energía potencial eléctrica entre dos puntos. Para hacer una analogía, al hablar de masa, potencial gravitatorio puede considerarse como alto algo se ha levantado de la tierra y así la cantidad de energía que cuando cae al suelo. Asimismo, una carga en 5V potencial tiene más energía para llegar a 0V (tierra) que tiene un cargo en sólo 2V. Voltaje a veces se llama "presión eléctrica" porque es un poco como la presión del agua. Para dar el agua de la presión de la casa ya que sale por el grifo, el agua es bombeada a menudo subida a una torre de agua. Cuanto mayor sea la torre (potencial gravitatorio sobre la tierra), la presión o el agua más difícil empujar a través de la tubería. Del mismo modo, el más voltaje (potencial eléctrico levantado sobre la tierra), más difícil pueden empujar los electrones a través de los cables.
Corriente eléctrica es muy similar a la noción de corriente de agua en un río o un tubo. La corriente es la cantidad flujo de materia (electrones en este caso) a través de por unidad de tiempo. Galones por minuto de agua o cargos-por-segundo de electricidad.

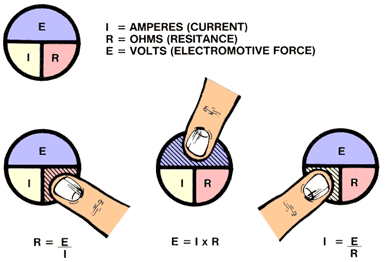

La resistencia puede considerarse como la "tirantez" de la tubería. El más estrecho del tubo es (mayor resistencia), el menos corriente fluye a través de un dado potencial (voltaje). Puede hacer más corriente a través de una tubería empujándola más difícil (mayor tensión) o abriendo el tubo (menos resistencia). Esta relación está dada por la ley de Ohm: V = I x R en tensión (en voltios) es igual a corriente (en amperios) veces la resistencia (en ohmios).
Hay un montón de grandes tutoriales en línea sobre voltaje, corriente y ley de Ohm. Este es un buen ejemplo.
