Paso 6: Circuitos de C.C. laboratorio: medición de voltaje y corriente

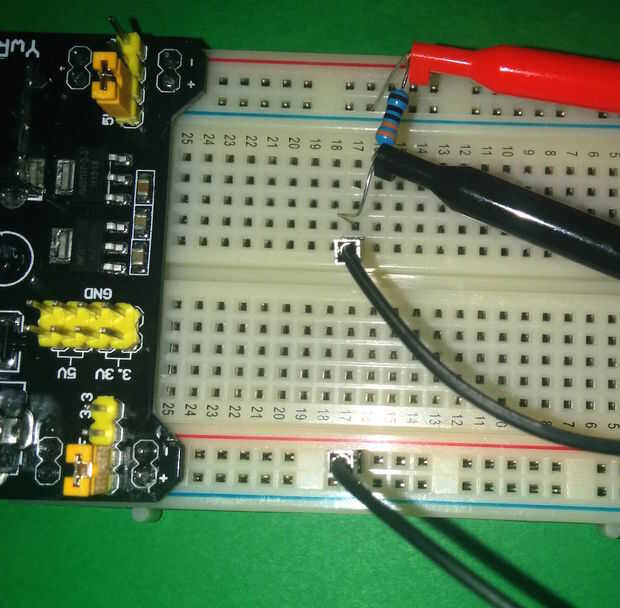

Construir un circuito simple que sólo tiene una resistencia de entre 5V y GND. Este circuito no es hacer mucho pero convertir electricidad en una pequeña cantidad de calor. 5V de potencial se "cae" en la resistencia. Para medir esta tensión, podemos poner un clip en cada lado de la resistencia. Esto mostrará 5V, lo cual tiene sentido porque un lado del resistor está conectado a 5V y el otro a la tierra (0V) para una diferencia de potencial de 5V-0V o 5V. Tenga en cuenta que voltaje siempre se mide a través de alguna carga (una resistencia en este caso) que es el voltaje que se mide.

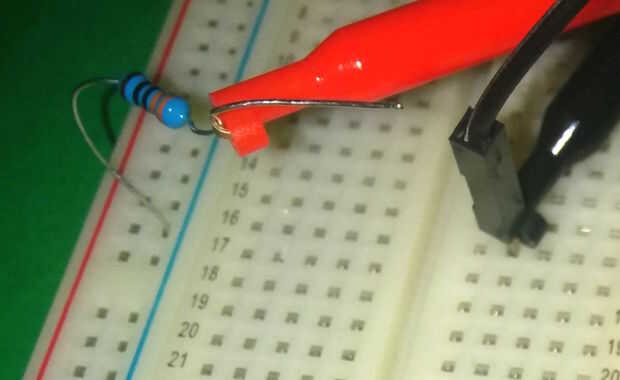

Para medir corriente, el circuito debe abrirse y el medidor se inserta dentro del circuito. Esto permite que el medidor detectar la corriente que fluye por el circuito. Nota que actual es siempre medida en línea que requiere el circuito para abrirse primero.
