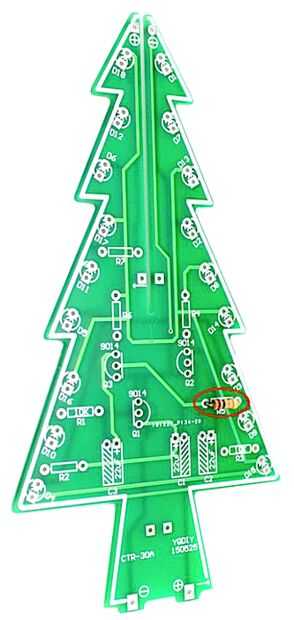

Paso 2: árbol 3D: resistencias
Comenzar por las resistencias de relleno de soldadura. Resistencias no son polarizadas en todas formas, lo que significa que puede insertar en cualquier dirección.
Utilice un gráfico de código de color resistor o app para identificar los valores de resistencia diferentes y no se olvide de insertar en los agujeros correctos.
En algunos kits de árbol de Navidad 3D, un par de las resistencias de 1K son reemplazados con resistencias de 330 ohmios. Cuando está disponible, las resistencias de 330 ohmios puede usarse para R2 en lugar del resistor de 1 K especificado. Según el sistema de numeración que hemos utilizado, R2 es la resistencia limitadora actual para el Banco verde del LED (D1-D6). Esta baja resistencia permite el LED verdes brille un poquito más brillante, que pueden mitigar el hecho de que LED verde aparece a menudo un poco más dévil que los LEDs rojo y amarillo.
Al final, el valor de las resistencias de limitación actuales (R2, R4, R6 y R7) es un poco indulgente y puede en cualquier parte alrededor de 300 ohmios a 3K.
Se especifica el valor de R7 en el extremo superior (en el 2K) porque R7 es el resistor limitador actual para el LED D19 rojo en la parte superior del árbol. Desde D19 no parpadea, puede aparecer mucho más brillante, por lo que la mayor resistencia de 2K equilibra el brillo un poco con respecto a los otros LEDs.
¿Eres nuevo en soldadura? Hay un montón de grandes guías y videos en línea sobre soldadura. Aquí es un ejemplo. Si usted siente que usted necesita ayuda adicional, tratar de encontrar a los responsables locales espacio grupo o hacker en su área. Además, clubes de radio aficionados siempre son excelentes fuentes de experiencia electrónica.
