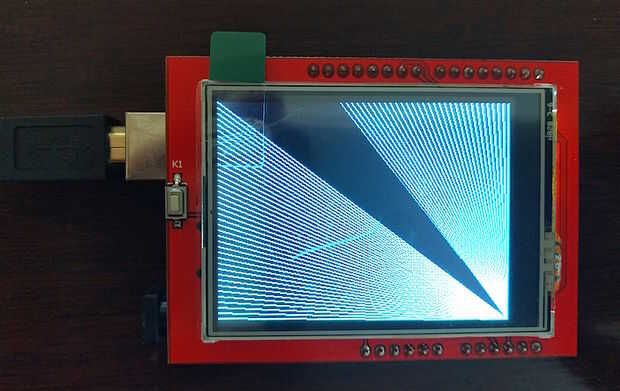

Paso 4: Pantalla de LCD

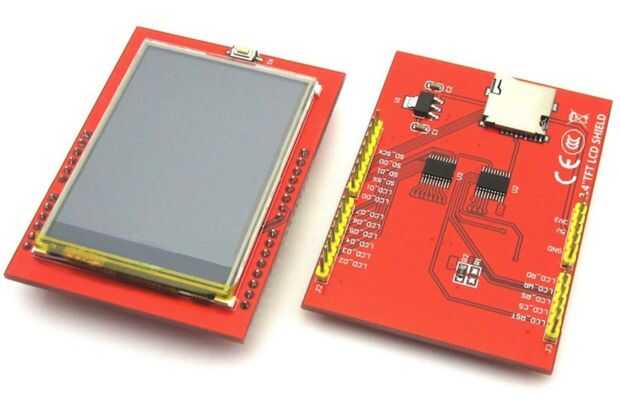

Características del protector:
- pantalla de LCD TFT diagonal 2.4″
- resolución de 240 × 320
- 18 bits (262.000) color
- SPFD5408 regulador o controlador de la ILI9341
- interfaz digital de 8 bits + 4 líneas de control
- A bordo de 3.3V regulador LDO de 300mA
- (5V interfaz compatible)
- Cuatro de retroiluminación de LED blanco
- Pantalla táctil resistente 4-wire
- Ranura para MicroSD
Aquí le damos la hoja de datos para el chip de controlador de SPFD5408 . Este repositorio de GitHub tiene una excelente biblioteca y un montón de código de demostración para explorar la forma de escudo Arduino UNO.
Aquí le damos la hoja de datos para el chip de controlador de ILI9341 . Este Foro tiene alguna información detallada sobre el uso de pantallas con el ILI9341.
Este particular UNO se llama la versión"cool" debido a sus conectores de colores. Tenga en cuenta que estos módulos Arduino tienen el nuevo chip de controlador serial CH340/CH341 en vez del tradicional chip serial FTDI. (Disponible para OS X, Windows y Linux) de un controlador para el chip CH34x generalmente necesita ser instalado en su computadora para el IDE de Arduino comunicar a estas tablas. Aquí está un vídeo sobre el tema.
