Paso 6: Vídeo compuesto

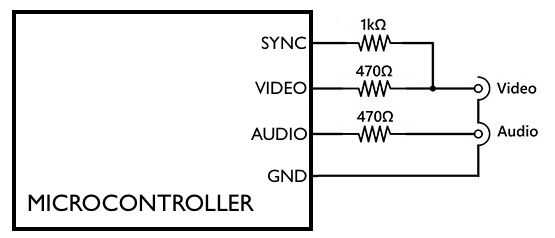

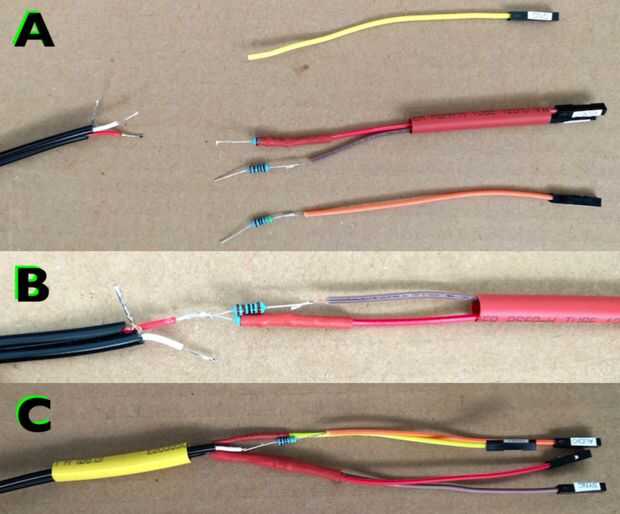

Utilizando un par de coletas RCA, tubería del encogimiento del tres resistencias y algo de calor, podemos hacer un cable compuesto de video (con audio) para utilizar con casi cualquier plataforma de microcontroladores. Puede ser muy útil para "conectorizar" módulos, dispositivos y cables por medio de un cable de Dupont en cada terminal de soldadura. Puede terminar cada conexión con una pieza muy estrecha de la tubería del encogimiento y luego terminar la cosa entera con una sola pieza más grande de la tubería. Se ve muy limpio y proporciona un alivio de tensión.

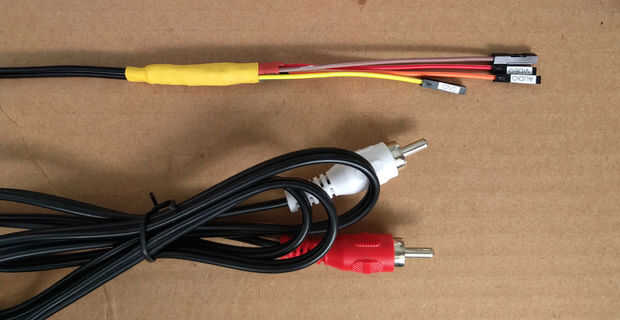

Para el cable en las fotos, una etiqueta fue impreso con los nombres de señal (uso sobre fuente del punto 6) y cortar con un cuchillo del exacto para etiquetar cada diminuto conector de Dupont. Si utiliza conectores hembra puede género-curva les con un pin de una cabecera SIP (o un trozo de alambre de conexión) para crear un conector que funciona en bloques de la interfaz F o M.

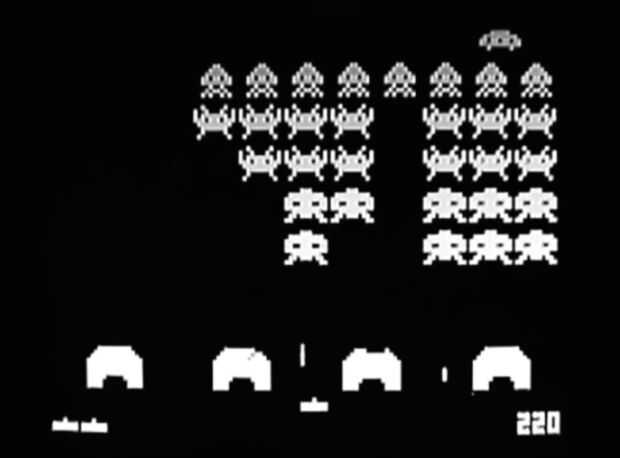

Una vez que el cable, prueba el vídeo de salida utilizando la librería de Arduino de TVout .
El proyecto Hackvision es un sistema de juegos retro muy cool usando la biblioteca de TVout. Una vez que usted prueba del controlador de Wii Nuncheck, le dan un tiro con Hackvision.
