Paso 8: Wii Nunchuck
El controlador de Wii Nunchuck (WiiChuck) incluye un acelerómetro de 3 ejes interconectada sobre un simple bus serie I2C, un Joystick y dos botones.

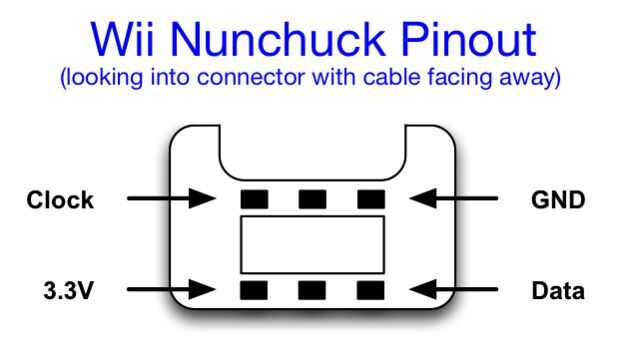

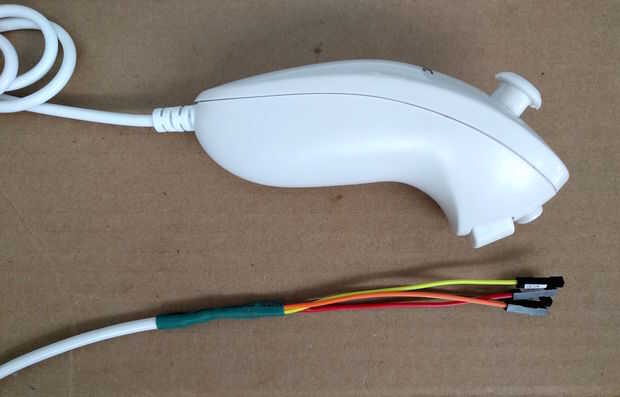

La imagen aquí muestra cómo preparar el cable WiiChuck en conectores de Dupont como hicimos para el cable de vídeo compuesto. Puede simplemente Desatornille el conector y tire de ella. No hay ninguna magia de los colores de los cables asignados (pueden variar) pero el controlador que hemos abierto de este lote utiliza estos colores de los cables:
- Pin 1 (PWR): rojo
- Pin 2 (SLC): verde
- PIN 3 (DET): Negro (conectado a PWR en el controlador)
- Pin 4 (NC):
- Pin 5 (SDA): azul
- PIN 6 (GND): blanco
Algunos sugieren utilizar dos resistencias de 2K a la SDA de pull-up y SLC a PWR.

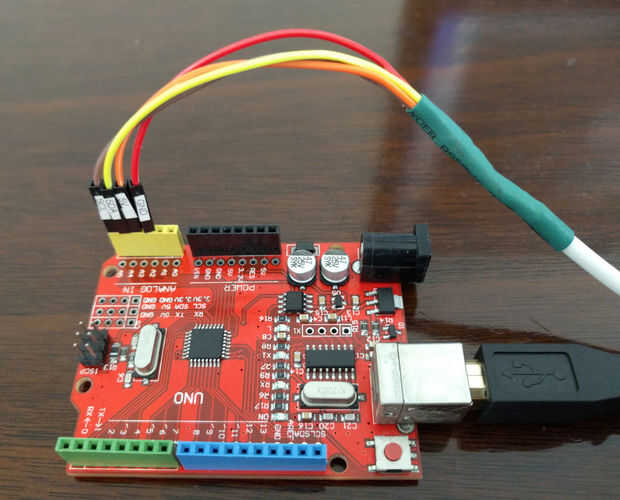

Aquí es una biblioteca para el uso de la Wiichuck con un Arduino. Tenga en cuenta del mercado de accesorios que de marca Wiichucks necesita ser inicializado diferentemente que el Wiichucks original de OEM. Esta biblioteca maneja la inicialización correctamente para ambos tipos.
Wikipedia tiene una entrada agradable para la interfaz serial I2C .
