Paso 10: Conexión con Radios portátiles
¿Qué pasa si desea transmitir la señal de CW en la radio en lugar de escuchar el zumbador? Se pueden acoplar señales de audio de la banda dentro y fuera de la radio a través de audio puertos previstos originalmente para conectar auriculares y micrófonos. Estas señales de audio de la banda pueden ser codificadas para CW o (como se verá más adelante) otros modos digitales como el Packet Radio.
Radios portátiles generalmente utilizan dos conectores de audio (uno de 3,5 mm y una 2.5 mm) interfaz de audio (MIC), audio out (SPK) y push-to-talk (PTT). Algunos también proporcionan pins de alimentación y datos. La ilustración y pinout la información que aparece aquí es para walkies Kenwood y Baofeng. Pinouts para otras radios se encuentran fácilmente en línea.
Conector de Audio de 2,5 mm
- Consejo: Speaker +
- Anillo: Datos TX (datos de la radio)
- Manga: Altavoz – / PTT / datos GND
Conector de Audio de 3,5 mm
- Consejo: + 5V de la fuente de radio
- Anillo: Mic +
- Manga: Mic – / PTT / Rx de datos (datos de radio)

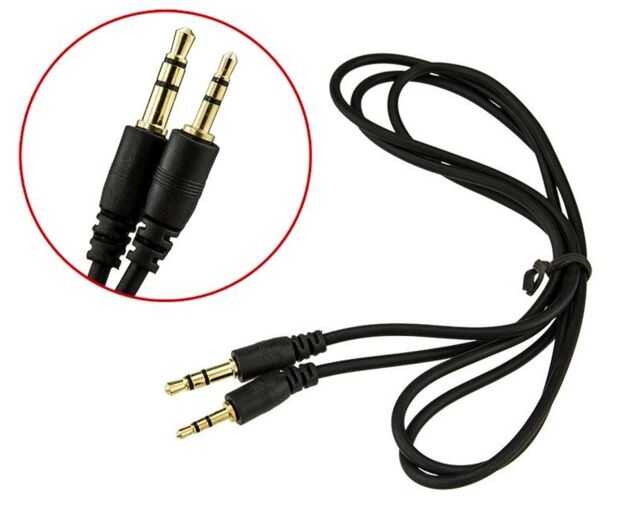

Un estéreo de 3,5 mm a cable de parche de audio estéreo de 2,5 mm (Amazon) puede ser utilizado para connectorizing los puertos en la radio. Simplemente corte el cable de parche por la mitad para exponer los seis líneas de señal de los conectores. Estas líneas entonces pueden soldar en cualquier circuito que desee interactuar con.

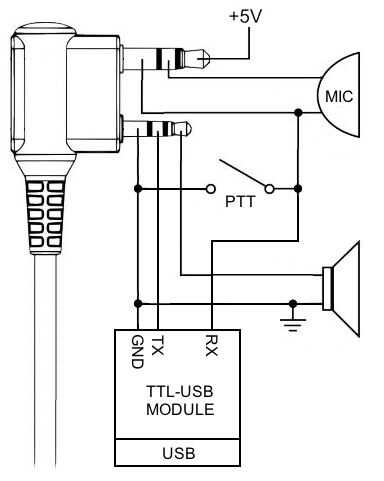

Para los datos de conexión, puede utilizarse un TTL al módulo USB, como los utilizados para programación de microcontroladores, como se muestra en el diagrama. Cables de interfaz USB dedicados (Amazonas) están también disponibles. La interfaz de datos puede ser útil para la programación de frecuencias de funcionamiento en la radio. Echa un vistazo en el chirrido abrir paquete de software de la fuente.
