Paso 9:4 x 4 x 4 cubo del LED: LED de montaje
Esta es la divertida parte. Poner en las dos primeras columnas de cuatro LEDs para que el doblado encima de conductores mediados llegar desde una columna al frente de ella. Tenga en cuenta que las tomas a lo largo del borde con el conector de alimentación tienen tres terminales. Para estos, la curva el conductor medio hacia abajo en el orificio central en la parte inferior de la columna.
Pues usted inserta cada columna de LEDs, haz todo lo planeado ir por lo que la polaridad no puede llegar desordenado y luego cortar la parte inferior lleva LED para que sean todos como el corto plomo (el plomo azul). Esto permite que los conductores sientan plena y firmemente a las tomas.

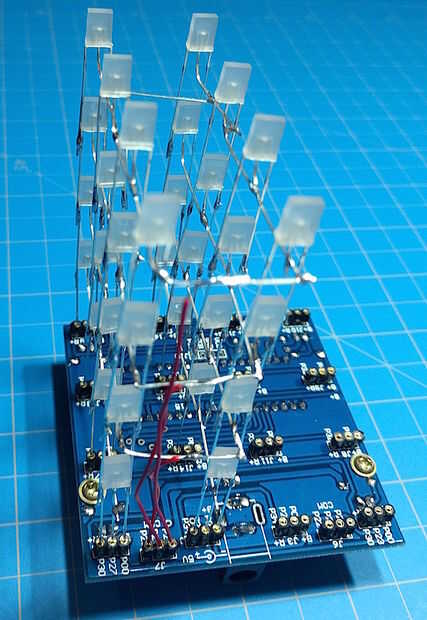

Los terminales (común) mediados para cada nivel de conseguirán soldados juntos. Una vez que tenga dos filas (ocho columnas de cuatro) montadas, puede conectar los conductores del centro de cada nivel. entre las dos filas. Luego se usa para conectar cada nivel a la correcta toma "común" en la PCB. El nivel inferior no necesita ningún cable porque esos plomos mediados ya están en el orificio central de la toma de tres clavijas. Cuando realice el cableado las capas subiendo, mantenerlas en orden según la cual uno es el nivel inferior (el centro pins en los enchufes de tres clavijas). Las capas más altas numeradas (3 en un lado y 7 en el otro) son las capas de fondo, por lo que las capas más bajas de números (0 y 4) deben conectarse a la parte superior.

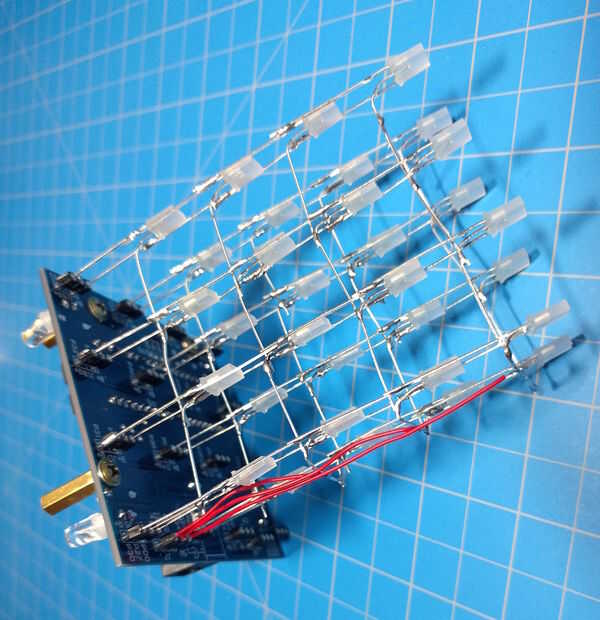

Por ahora se han probablemente encontrado ahi tienen dos "caras" del cubo que básicamente se conectan por separado uno del otro. Basta con hacer a un lado, que funcionar (Asegúrese de que la IC se inserta y encender el tablero) y luego replicarlo para el otro lado.
El efecto final es realmente vale la pena.
