HackerBoxes 0005: LED píxeles, matriz 2D, 4 x 4 x 4 Cube y Bluetooth (10 / 11 paso)

Paso 10:4 x 4 x 4 cubo del LED: microcontrolador y código fuente

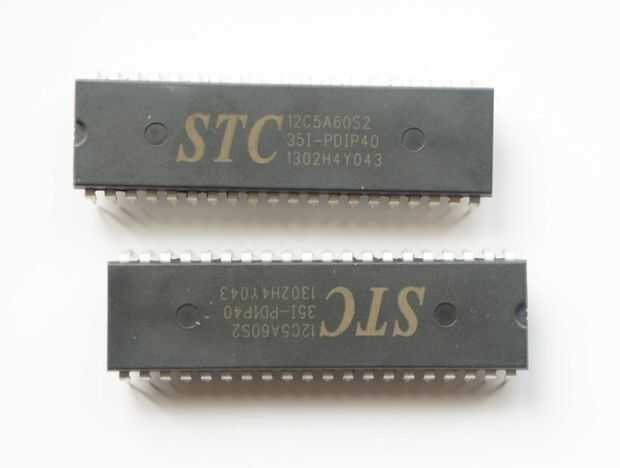

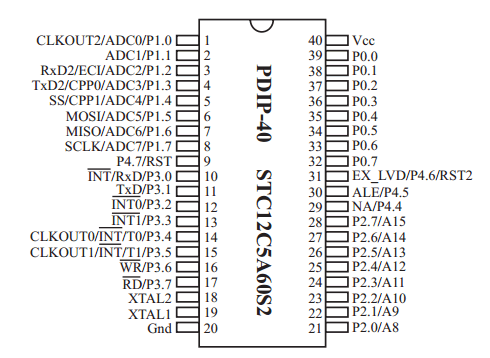

Si usted está interesado en la ingeniería reversa 4 x 4 x 4 cubo del LED, el microcontrolador se basa en el, una vez muy común, chip 8051 . La variante usada aquí es una STC12C5A60S2 (hoja de datos) en un paquete plástico de DIP de 40 pines.

Se dispone de un archivo zip en línea con un esquema, todo el código fuente (obviamente no no originalmente en inglés) y algunos otros datos interesantes.
