HackerBoxes 0005: LED píxeles, matriz 2D, 4 x 4 x 4 Cube y Bluetooth (3 / 11 paso)

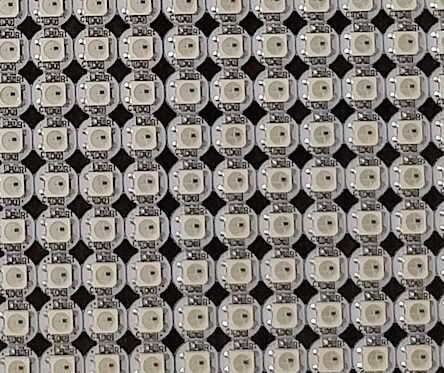

Paso 3: LED RGB Pixel Mini PCB - WS2812B

El WS2812B (hoja de datos) es un individualmente direccionables rojo-verde-azul (RGB) LED con un controlador integrado y el controlador. Adafruit fabrica todo un universo de productos a base de WS2812 genial con la marca NeoPixels. Si te gusta trabajar con NeoPixles direccionable, Adafruit es el lugar para ir a buscar cada variante imaginable y configuración.

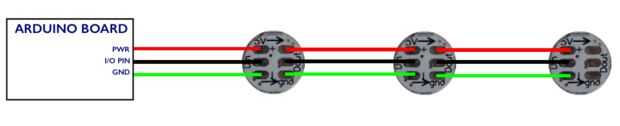

Como se muestra en el esquema, estos píxeles pueden ser fácilmente encadenados junto que sólo necesitan un único pin de I/O para controlar un gran número de LEDs. Cable de conductor sólido alarma proporciona una buena manera de hacer las interconexiones del microcontrolador y luego entre los pixeles.

Adafruit NeoPixel Überguide ofrece una gran cantidad de información, incluyendo enlaces al código de biblioteca y ejemplo de Arduino para trabajar con píxeles RGB direccionables.
