Paso 7:4 x 4 x 4 cubo del LED: montaje del PWB

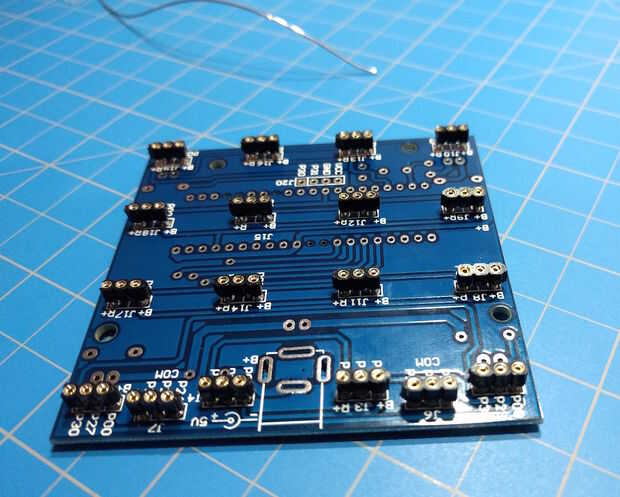

Empiece por romper los zócalos SIP de 40pin en 18 conjuntos de tres pernos. Los seis juegos en el borde de la PCB con la toma de corriente utilizan los tres pernos. Sin embargo, los otros seis conjuntos no tienen un centro de todo. Puede corte el pasador central con algunos cortadores pequeños, o puede usar dos pernos individuales. La foto muestra la primera opción.

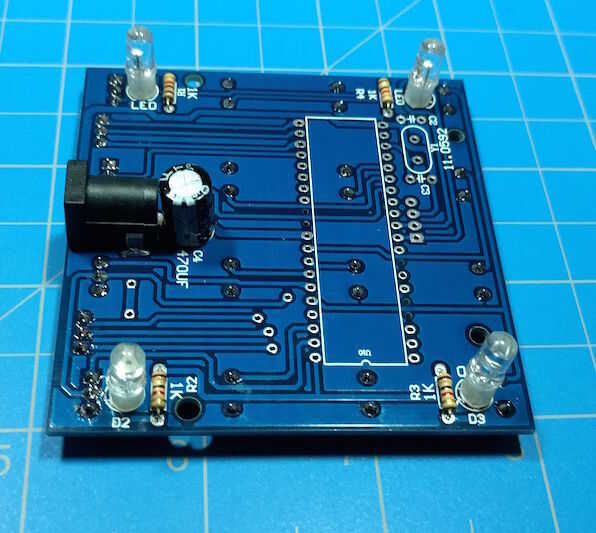

A continuación, voltear el tablero y la soldadura en el conector de alimentación, el condensador electrolítico (observe la polaridad), las cuatro resistencias (no polarizadas) y los cuatro LEDs en forma redonda.
Coloque a los espaciadores de LED en los LED redondos antes de insertarlas. Poner la parte plana del espacio más cercano al LED parece proporcionar la estabilidad de la mayoría. Tenga en cuenta que el cable más largo del LED entra el + agujero.
En este punto, puede conectar en el poder y asegúrese de que los cuatro redondos LEDs iluminan y ciclo de color. Esto sirve como una cordura comprueba que no tengas ningún cortos y que su LED y conexiones de alimentación son buenas.

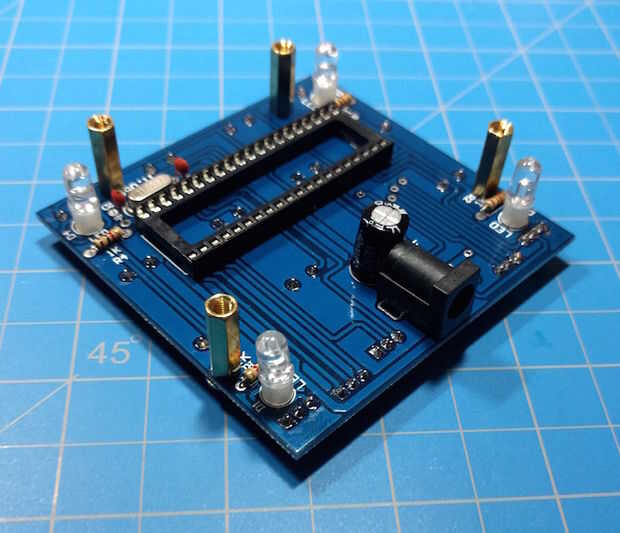

Por último, soldar el resto de componentes del PCB donde aparece en la serigrafía del PCB. Tenga en cuenta que la toma de 40pin tiene un indicador de polaridad "medio círculo" que coincida con el PCB y también con la viruta sí mismo.
Atornillar los separadores de latón de cuatro en el PCB y dale la vuelta. El PCB está ahora completado. Una vez que los LED están montados correctamente simplemente estén enchufados en los 18 sistemas de tomas SIP.
