Paso 9: Medidor VU (unidad de volumen) - Kit de soldadura
Un Medidor de unidad de volumen (VU-metro) es un dispositivo para mostrar una representación de nivel de señal de equipos de audio. Si bien estandarizados para instalación telefónica y emisoras de radio, aparatos de sonido a menudo cuentan con medidores de VU por motivos prácticos y estéticos (se ven cool).

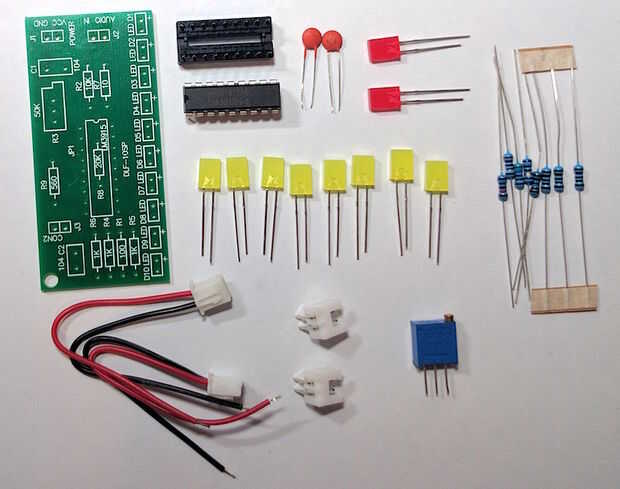

- Circuitos impresos (PCB) 62 x 27 mm
- LM3915 18pin DIP circuito integrado (ficha técnica)
- Zócalo DIP de 18pin
- 2 dos doble Pin macho tomas
- 2 dos pines doble conector cables
- 2 dos LEDs rojo
- LED amarillo 8 ocho
- Potenciometro de 50 K (paquete 3296)
- 10 resistencia K (marrón, negro, negro, rojo, marrón)
- 10 ohm Resistor (marrón, negro, negro, oro, marrón)
- 560 ohm resistencia (verde, azul, negro, negro, marrón)
- 20 resistencia K (rojo, negro, negro, rojo, marrón)
- 100 ohm resistencia (marrón, negro, negro, negro, marrón)
- 3 tres resistencias de 1 K (marrón, negro, negro, marrón, marrón)
- 2 dos condensadores cerámicos de 100nF
El LM3915 es un circuito integrado monolítico que detecta niveles de voltaje analógico y conduce diez LEDs, proporcionando una pantalla analógica de 3 dB/paso logarítmica. Mientras que el chip está especificado para funcionar a 3-25V, el diseño de la placa sugiere una fuente de DC 9-12V. Un clip de batería de 9V se ofrece como una opción fácil para una fuente de energía.

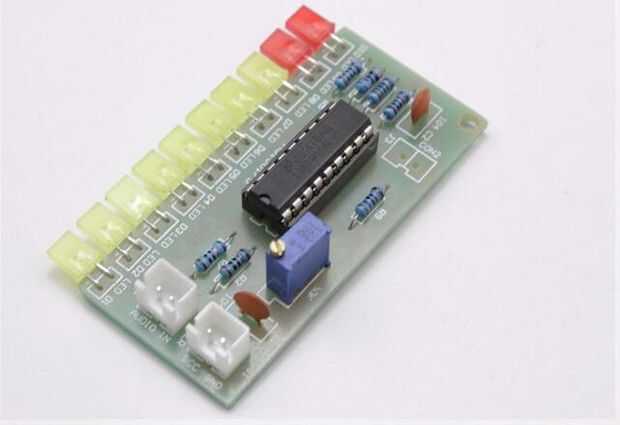

De soldadura: Empiece con los artículos más pequeños (resistencias y condensadores). Los componentes en la soldadura y recorte las puntas extras de la parte posterior del PCB. Sigue la foto y la pantalla de seda en el tablero como una guía. Tómate tu tiempo.
Los valores de resistencia diferentes no son intercambiables. Ponerlos a donde pertenecen. Es aconsejable verificar dos veces los valores con una tabla de códigos de color o mejor aún con un metro. La última raya marrón estos resistores indica que son 1% tolerancia (exactitud). Los condensadores se etiquetan indicando "10 x 10 a la potencia de 4" (en pF) que es un impar, pero de manera eficiente, de decir 100 104 nF. Trabajar las matemáticas antes de que te funciona! Las resistencias y los condensadores particular no están polarizados. Se puede insertar en cualquier dirección.
Los LEDs están polarizados. El perno más largo tiene que ir al orificio positivo (marcado con un +). Los LEDs pueden ir directamente a la Junta, o se pueden doblar para el lado como se muestra en la foto. Sólo depende de cómo desea orientar la Junta mientras se visualiza la salida. Esto no es particularmente importante si usted desea montar el tablero dentro de una vivienda.
Soldar el zócalo 18pin sin IC insertado. Luego inserte el IC después de que el trabajo de soldadura se haya enfriado. El indicador de "pin 1" medio círculo en la serigrafía del PCB, en el zócalo y en la IC se debe ser orientado hacia el mismo lado.
¿Eres nuevo en soldadura? Hay un montón de grandes guías y videos en línea sobre soldadura. Aquí es un ejemplo. Si usted siente que usted necesita ayuda adicional, tratar de encontrar a los responsables locales espacio grupo o hacker en su área. Además, clubes de radio aficionados siempre son excelentes fuentes de experiencia electrónica.
Algunos comentarios de la minoría en este diseño indican que la sensibilidad no es muy buena en algunos foros y puede mejorarse mediante la sustitución de la resistencia de 560 ohm con un valor mayor (sugerido alrededor de 2.2K). Esto no debería ser un problema con el juego, pero la información se incluye aquí para lo completo.
