Paso 10: Filtros pasivos - señales de Maniulating Audio en circuito
Filtros electrónicos, según Wikipedia, son circuitos que realizan funciones de procesamiento de señal. Eliminar componentes de frecuencia no deseada de una señal, mejorar las frecuencias deseadas o posiblemente hacer las dos cosas.
Filtros pasivos son implementaciones de filtros lineales basados en combinaciones de resistores (R), inductores (L) y condensadores (C). Colectivamente se conocen como filtros pasivos, debido a no dependen de una fuente externa y no contienen componentes activos como los transistores.
El primer filtro pasivo para el audio que más encuentran es un crossover de audio de un sistema de altavoces estéreo. Controladores de altavoz más individuales son incapaces de cubrir todo el espectro audio de frecuencias bajas a altas frecuencias sin distorsión. En cambio, la mayoría sistemas de altavoces de alta fidelidad utilizan una combinación de múltiples bocinas, cada uno a una banda de frecuencia diferente. Crossover audio utiliza filtros para dividir la señal de audio en bandas de frecuencia separadas que pueden ser distribuidas por separado a altavoces optimizados para esas bandas.

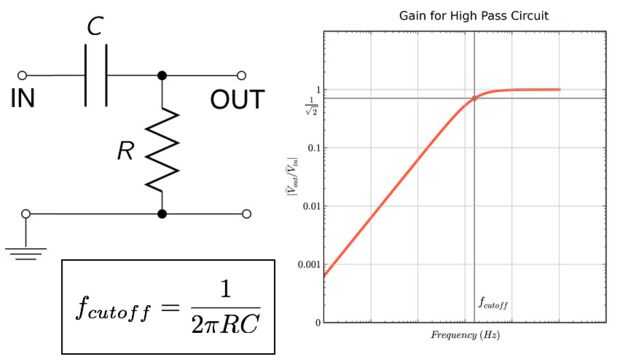

Los gráficos son de un fantástico instructable demostrando cómo hacer varios circuitos de filtro pasivo diferentes incluyendo filtros de paso bajo, filtros de paso alto, muesca trampa filtros y filtros de paso de banda.
Tenga en cuenta que el ilustrado paso alto y paso bajo filtros son bastante simples y sólo se diferencian por tener los componentes R y C intercambiados. Un resistor de 1K y un condensador de 330nF de la bolsa de kit de electrónica pueden utilizarse para formar cualquier circuito dependiendo de cómo usted soldarlos juntos. Utilizando estos valores de R y C, se puede calcular la frecuencia de cuttoff de 1/2piRC como 1/(2pi(1000)(330E-9)) o 480 Hz. Los circuitos del filtro resultante pueden ser probados por la codificación de un programa corto que cambia lentamente entre generar un tono en la banda de paso y luego un tono en la banda de parada. Por ejemplo, 250Hz y 2000Hz. Entonces uno puede escuchar cómo el nivel de salida cambia cuando el filtro se inserta y se quita entre la ADC y el altavoz.
Si desea conocer un poco más, este video tiene una presentación académica completo soplada en la teoría de filtro paso bajo pasivo. Esta en línea calculadora de corte es interesante jugar con.
