Paso 10: Iniciar el diseño de la caja del teclado

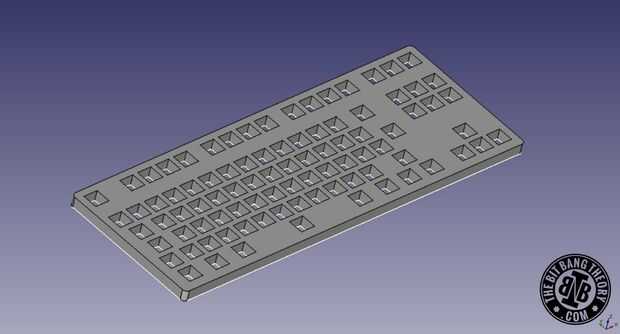

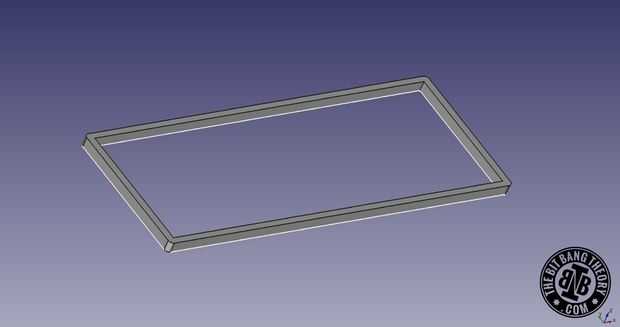

El diseño de la caja de teclado se inspiró en algunos otros diseños de teclado que vi en línea. Decidí ir para un caso simple con 4 capas de acrílico/del plexiglás: superior capa, 2 anillos mediados y capa inferior. La capa superior deben mecanizarse para tener recortes cuadrados para encajar todos los interruptores. Utilizando un calibrador digital había medido todas las teclas diferentes y las dimensiones de los interruptores y luego empecé a diseñar la capa superior en FreeCAD, que es un gran diseño 3D software libre. Una vez terminé la capa superior, diseñé los anillos mediados y la capa inferior, que eran mucho más simples. La capa inferior es la misma como los anillos de mediados pero sin el corte interno. Usted puede obtener mis archivos de FreeCAD aquí y modificar para adaptarse a sus propias ideas. Si desea también puede obtener la distribución de teclado en formato vectorial aquí.
Una vez que termine su diseño, querrá volver a exportar los diseños como archivos .svg o .dxf, que son los archivos utilizados por software CAM (asistido por fabricación de computadoras).
