HacKeyboard, un teclado mecánico construido desde cero (30 / 42 paso)

Paso 30: Suelde el hub USB

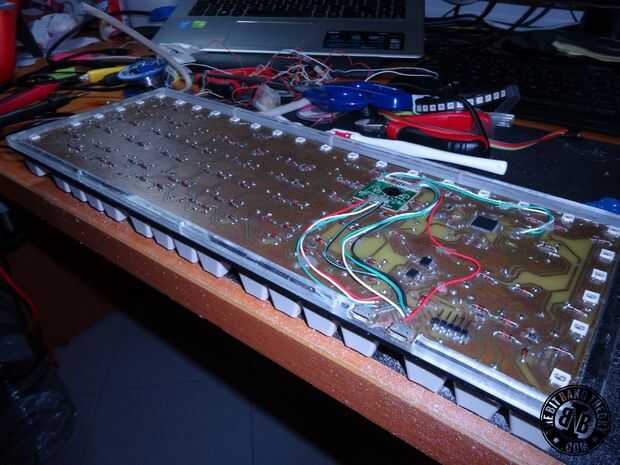

Ahora que hemos preparado el hub USB, vamos a fijar a la PCB. Encontrar un buen lugar sin ninguna soldadura blobs y péguelo a lo PCB con caliente cola. Si crees que es necesario, que usted puede poner una capa de cinta para evitar cualquier cortocircuito.

Después de pegar en el lugar, los cables deben soldarse en el lugar correcto:

  • Si usted está buscando en el PCB del lado del microcontrolador, los 4 cables desde el lado del host (puerto H) deben soldar a los 4 pines cerca del mismo micro conector USB (Fíjate en las imágenes para ayuda y el color pedido);

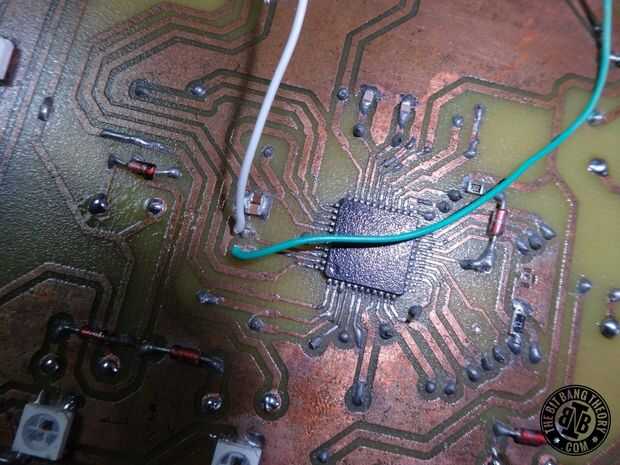

  • Considerando la misma opinión, el conjunto de cables que sólo tiene verde y blanco (puerto C) debe ser soldado a los dos pasadores junto al microcontrolador;
  • El conjunto de cables con cuatro alambres (Puerto A) se debe soldar a los 4 pines cerca de otras micro conector USB;
  • El conjunto de cables con tres hilos (puerto B) se utilizará para conectar la unidad flash.
  • Uso de pegamento caliente, coloque todos los cables en posiciones seguras, pegado a la PCB, excepto los del puerto B.

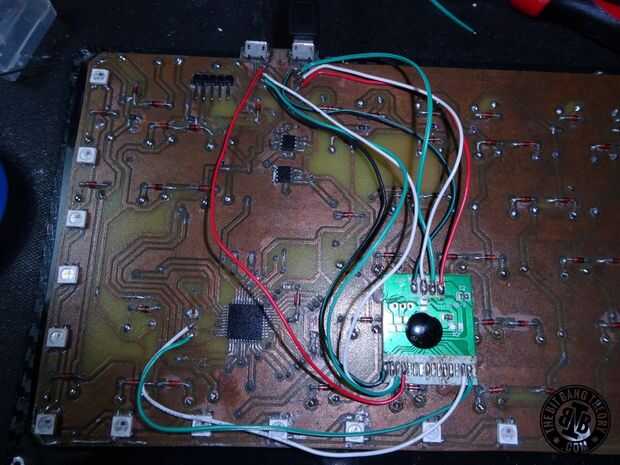

Una de las fotos muestra claramente todas las conexiones y sólo tienes que hacer lo mismo :)
