HacKeyboard, un teclado mecánico construido desde cero (36 / 42 paso)

Paso 36: Usar el Tinybldlin para cargar el nuevo código (opcional para desarrolladores)

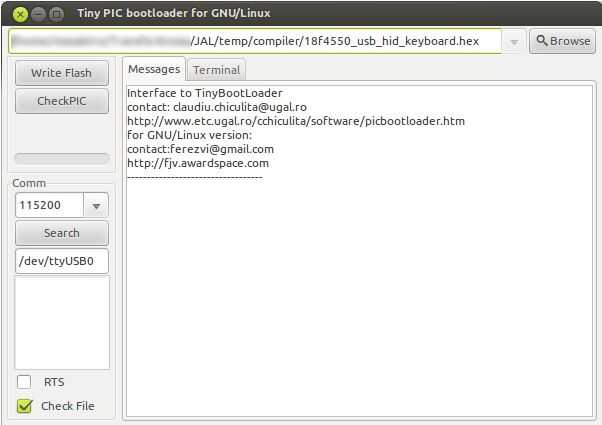

Para utilizar el Tinybldlin para cargar el nuevo código en el microcontrolador, descárgalo desde aquí, instalarlo y ejecutarlo. Tinybldlin es la versión para linux pero también existe la versión para Windows.

Luego examinar para seleccionar el archivo hex.

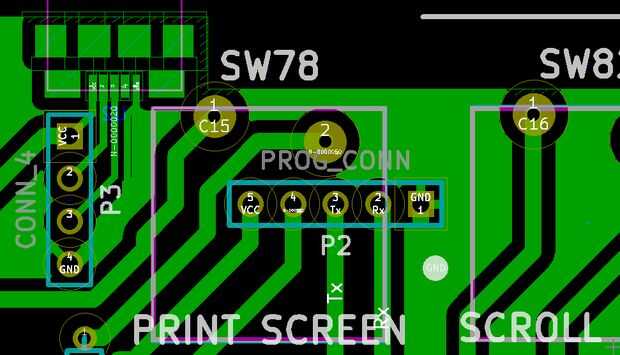

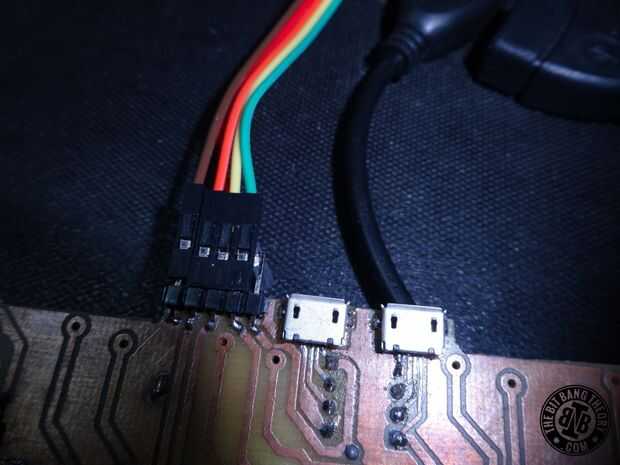

Conecte un USB a Serial TTL en la cabecera Programación Serial y también conectarlo a un puerto USB en su computadora.

Seleccione la tasa de baudios de 115200 bps y el puerto USB correcto y haga clic en cargar.

Si ha conectado todo correctamente, haya apenas subido nuevo código en el teclado :)

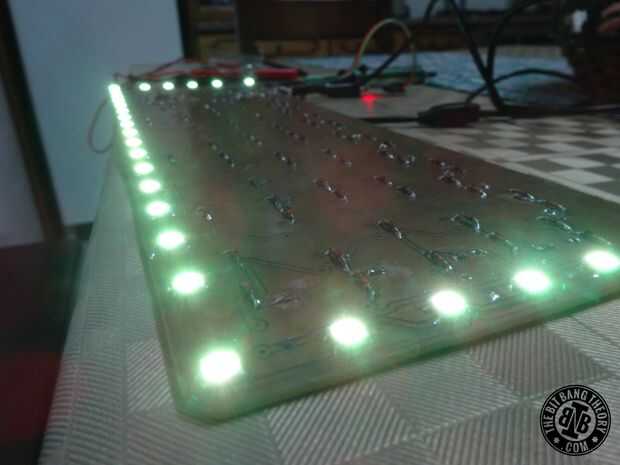

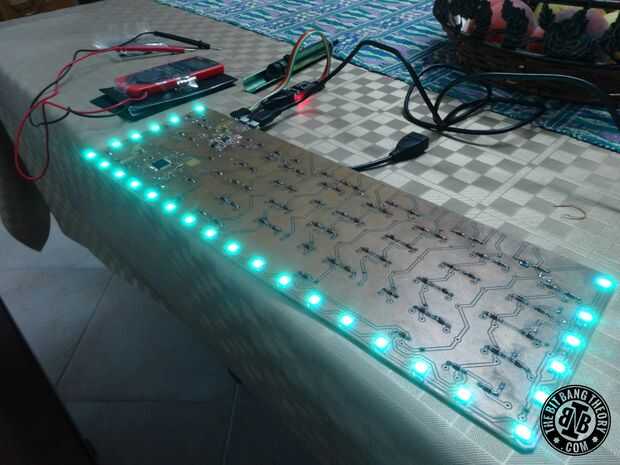

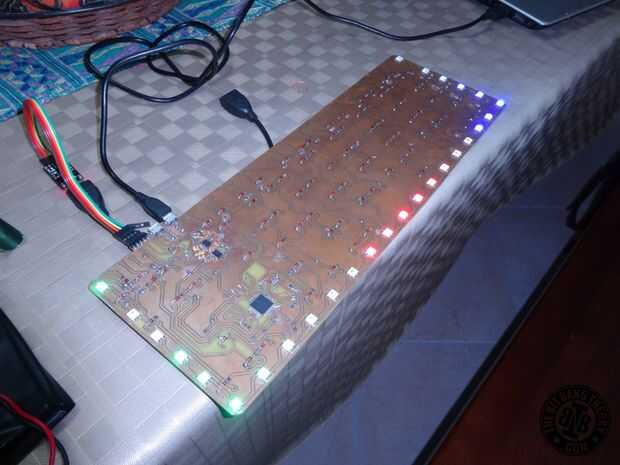

En las fotos puedes ver algunas pruebas que hice durante el desarrollo del código mediante la interfaz serial.
