HacKeyboard, un teclado mecánico construido desde cero (5 / 42 paso)

Paso 5: Herramientas y piezas mecánicas

Para este proyecto necesitas varias herramientas pero no necesita tener todos ellos. Si es necesario puede ser más fácil y más barato a pagar por algún corte o grabado servicios. Aquí está la lista:

Partes del teclado:

• Viejos teclados con interruptores mecánicos y las teclas de ajuste. En este tutorial lo voy usando los interruptores SMK Alpes Monte de un K108 de Monterey y las Alpes compatible con teclas de un viejo teclado NGS (modelo desconocido).

Protección:

• Guantes de látex
• Gafas de protección
• Guantes de taller

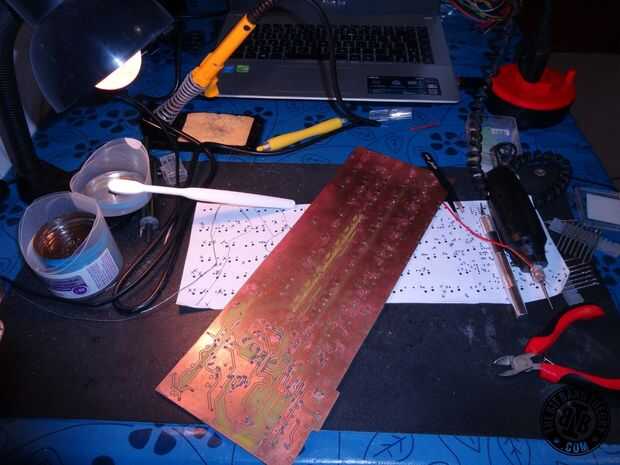

De soldadura:

• Soldador con punta fina (1 mm máximo)
• Cuchillas laterales
• Pinzas
• 35x15cm PCB doble cara
• De la soldadura
• Chupasuelda
• Trozos de alambre multifilar
• Flujo de soldadura (opcional, pero recomendado)
• La trenza de desoldar (opcional)
• Estación de la reanudación del aire caliente (opcional)

Alcohol isopropílico (opcional)

Mecanizado:

• Sierra
• Taladro de columna
• Máquina CNC (Nota 1)
• taladros de 1 mm y 0,7 mm
• Dremel
• broca de corte de 3 mm para Dremel
• Archivos metálicos

Productos químicos:

• Ácido clorhídrico / ácido clorhídrico (33%)
• Peróxido de hidrógeno (10 vol)
• Pegamento epóxico

Otros:

• Sharpie (Nota 1)
• Plancha de ropa (Nota 1)
• Revista brillante (Nota 1)
• Bandejas de plástico
• Esponja
• Vinilo transparente o cinta (Nota 1)
• Impresora láser (o ir a alguna tienda de copia y orden imprime en papel fotográfico brillante) (Nota 1)
• Esponja de acero inoxidable
• Cuchillo
• Tijeras
• 4 PC 350x150x3mm de placas de acrílico del molde (Nota 2)
• Vinilo fibra de carbono
• Computadora
• 10pcs tornillos de 10 mm M2
• 10pcs tuercas M2
• 2 piezas 5mm varilla de PVC
• 2 piezas patas de goma grandes
• pies de goma de 2 piezas
• Calibrador digital
• Arma de pegamento caliente
• Pistola de calor o secador de pelo
• T a4hojas de transferencia oner
• Destornilladores
• Programador PIC (en mi caso Kit 149BC PIC Programmer)
• USB a serial TTL (opcional)
• Cable USB trenzado (opcional)
• Multímetro
• Fuente de alimentación

Software:

• FreeCAD
• HeeksCAD (Nota 1)
• LinuxCNC (Nota 1)
• Software programador PIC (en mi caso MicroPro)

Nota 1: En caso de tener acceso a un cortador láser, todos los equipos con esta nota no son necesarios porque el cortador del laser puede utilizarse para reemplazar a todos. Si tienes acceso a uno, el proyecto será mucho más fácil, más rápido, más seguro y va a salir mucho más perfecto. En el instructable mencionaré donde un cortador láser sería especialmente útil. Un cortador del laser es una gran ventaja en este proyecto! Uno habría sido de gran ayuda.

Nota 2: En caso de tener acceso a un cortador del laser, puede utilizar acrílico extruido, que es más barato que el acrílico del molde. El cortador láser cortará muy bien sin problemas de fusión.
