Paso 6: Electrónica piezas

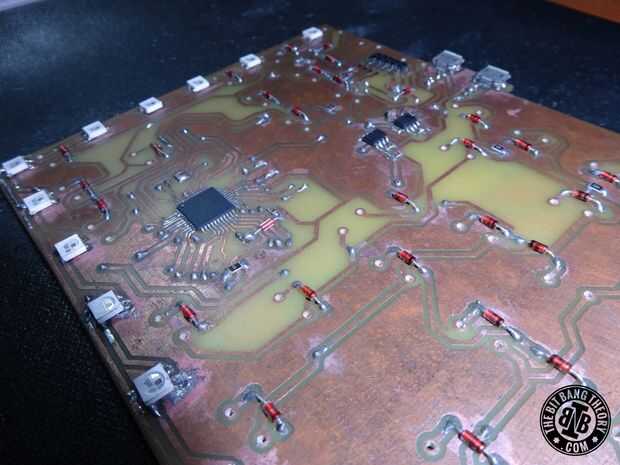

Para este proyecto necesita varios componentes electrónicos. Todos ellos son muy asequibles y aunque la mayoría de ellos son piezas SMD no tengas miedas de no tener las habilidades requeridas para soldarlos. Es realmente muy fácil :) Me parece incluso más fácil y más rápido que a través de partes del orificio de soldadura. Más adelante en este instructable te también proporciono algunas referencias a otros instructables que contienen algunos muy buenos consejos y tutoriales sobre cómo hacerlo.
Aquí está la lista de componentes:
- 1 x Microchip PIC18F4550 TQFP (ficha técnica) – este 8-bit MCU ha integrado USB y fue escogido para ser el cerebro del teclado. Lo elegí porque tenía unos pocos de ellos poner todo y sabía que había algunas bibliotecas para hacer que los dispositivos USB HID con él;
- 1 Microchip 24AA512 EEPROM SOIC (ficha técnica) – para almacenar todas las secuencias de teclas y registro;
- 1 x entrada de Maxim MAX682 SO-8 3.3V a 5V regulada salida de la bomba de carga con corriente de 250mA Salida (ficha técnica) – según cierta información que encontré en línea, la mayoría USB pen drives y ratones de ordenador requieren suministro de corrientes menor a 100mA, 250mA debe ser más que suficiente;
- 27 x WS2812B PLCC4 RGB LED (ficha técnica) – estos LEDs RGB son simplemente lo mejor que se puede pensar en materia de iluminación de LED RGB direccionable;
- Chino barato USB hub – conseguir el cubo y desmontarlo para obtener su trabajo PCB es realmente mucho más barato que sólo compra un chip para hacer el hub USB a bordo, por lo que solo caliente pegado a la PCB del hub para la PCB y soldar algunos cables entre ambos tableros;
- 131 x 1N4148 por diodos de agujero;
- 1 x cristal de 20 MHz bajo perfil;
- 2 x micro conector USB;
- 89 x Alpes y Alpes SMK montar interruptores (tomados de un viejo teclado de Monterey K108);
- 1 x pcb momentáneo del interruptor;
- 23 x 10 K resistencia SMD 0805;
- 3 x 1 resistencia SMD 0805 de K;
- 1 x resistencia SMD 0805 de 100 K;
- 1 x condensador de 330nF 0805 SMD;
- 2 x condensadores de 22pF 0805 SMD;
- 1 x condensador de 100nF 0805;
- 1 x1 x 2.2uF condensador SMD 0805;
- 1 x condensador de 1uF 0805 SMD;
- 1 x capacitor de 10uF 0805 SMD;
- 1 x cabeceras masculinas de 5 × 1 2.54 mm;
- 1 x 8 GB USB Flash Drive;
He comprado la mayoría de las cosas en ebay. En caso de que usted es un estudiante puede utilizar su correo electrónico de la escuela y la Universidad para pedir muestras gratis el Microchip y máxima de las piezas, que son las partes menos baratas.
