Paso 4: Cortar la parte de cámara II (soldar una conexión a tierra)
Nota: Ignore en esta foto, la placa de circuito está dentro de la caja delantera de plástico. No hacer lo que parece que estoy haciendo aquí, por favor esta conexión antes de poner el circuito en su caso, para evitar que accidentalmente la caja de plástico de la fusión de la soldadura. (Era simplemente descuidado en fotografiar este paso y tratará de solucionarlo más adelante.)

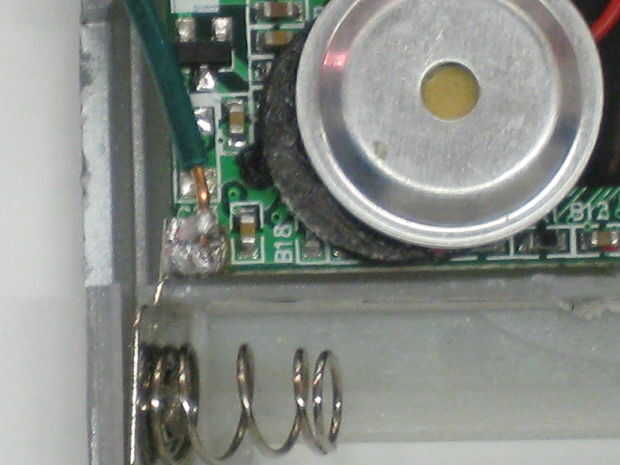

Tomar un quinto trozo de alambre y corte a por lo menos un pie en longitud con los bordes despojados. Idealmente, este pedazo de alambre debe ser de color negro, o al menos de los cuatro primeros. Ahora, soldar un extremo de ella para el lado externo del extremo de tierra del portapilas, tal como se muestra. Usted tendrá que añadir su propia soldadura a esta conexión y soldar directamente sobre el metal aquí. He encontrado esto para ser mucho más fácil que intentar agregar el cable para la soldadura existente con el soporte de la batería a la placa de circuito. (Te señalo lo bueno y lo malo en las fotos.)
¿Por qué lo hacemos? Bueno, para que un transistor controlado por Arduino poder controlar los interruptores de la cámara de llavero, el circuito de Arduino y el llavero cámara necesitan compartir una tierra común. Este cable simplemente le permite conectar físicamente suelo de la cámara al suelo de Arduino más tarde, a través de una fila común en el protoboard.
