Hacking el LED luz conexión con chispa (4 / 7 paso)

Paso 4: Añadir las chispas de las conexiones

1. Nos vamos a conectar los pines PWM y 5V, tierra entre la luz y la Junta de adaptador de chispas.

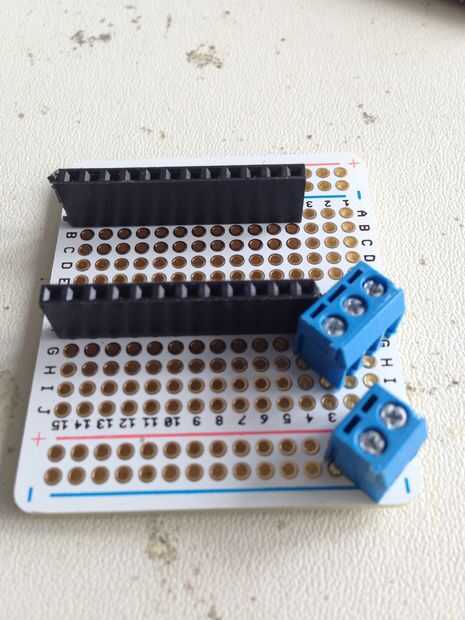

2. Ajuste el Pin 3 y 2 terminal de tornillo de perno diagonalmente para encajar en el tablero de perf.

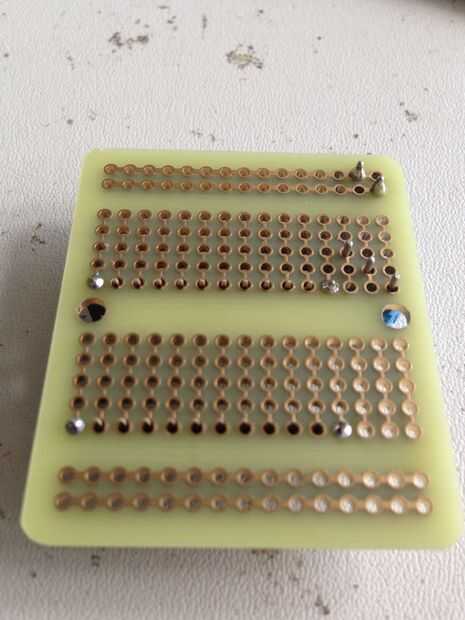

3. La soldadura de los terminales a la tarjeta de perf.

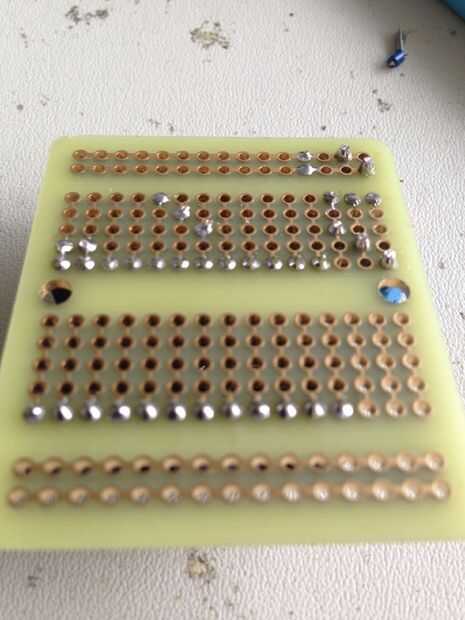

4. Una vez que termines. No olvide el resto de los pines de mujeres encabezado por chispa de la soldadura.
5. Después de esto estarás listo para conectar las luces a la Junta del adaptador.

En mi tablero de adaptador, el cable rojo va al Pin 1F, el cable verde va a 2G y cable azul vaya a I3.

5V, va en el la línea positiva y la tierra va a la línea negativa.
