Paso 5: cableado

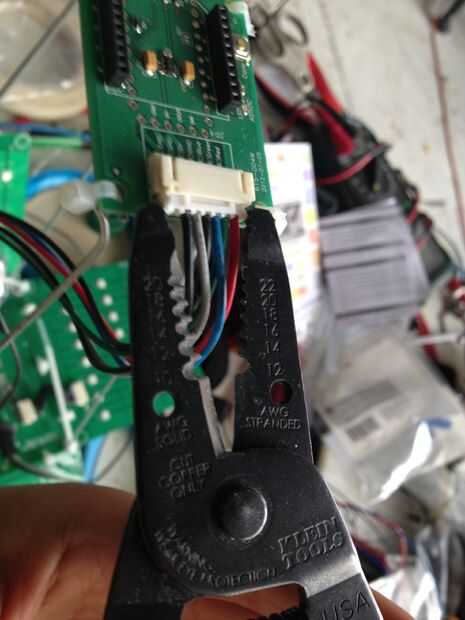

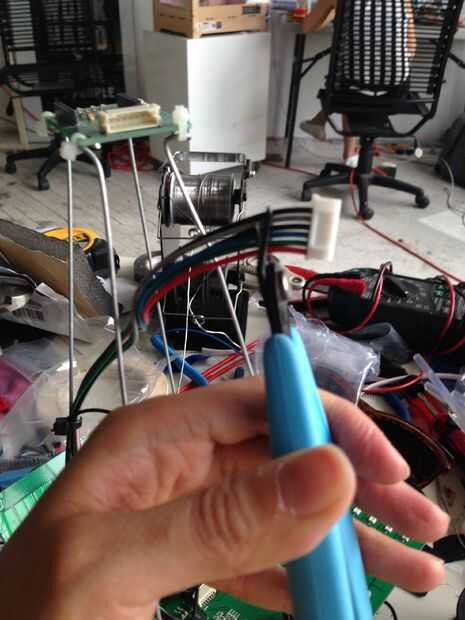

- Corte los cables en el extremo cerca de la Junta original del adaptador Xbee.

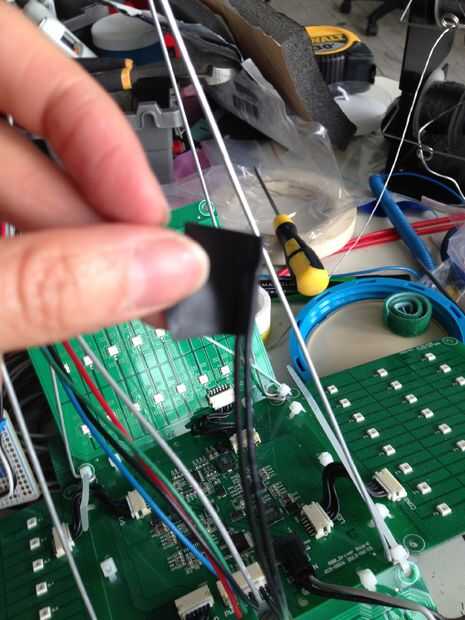

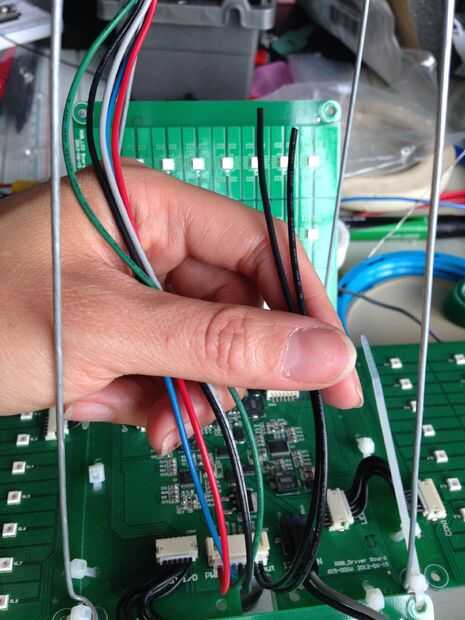

- Sólo estamos utilizando 5 cables, de los 5 cables de la izquierda de la carcasa de plástico en el tablero principal, el orden es el cable rojo, cable verde, cable azul, cable negro y cable gris. No estamos utilizando los cables de tierra de dos a la derecha. Así que usted debe cubrir los cables con una cinta aislante por lo que incluso el pequeño extremo que exponga no toque partes SMD en la placa principal de la luz.

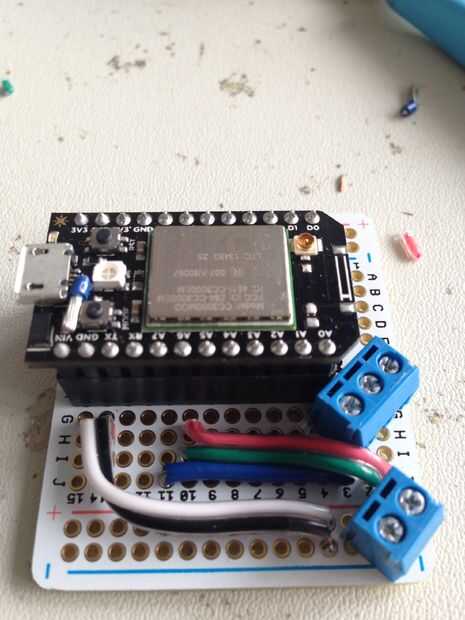

- Realizar las conexiones en el perfboard soldando los cables de jumper entre los pernos y las clavijas de tornillo.
- los cables en los bloques de terminales de tornillo en orden
- Para ser seguro y caliente pegamento las conexiones por lo que es fuerte y usted nunca tendrá que preocuparse de cables sueltos otra vez.

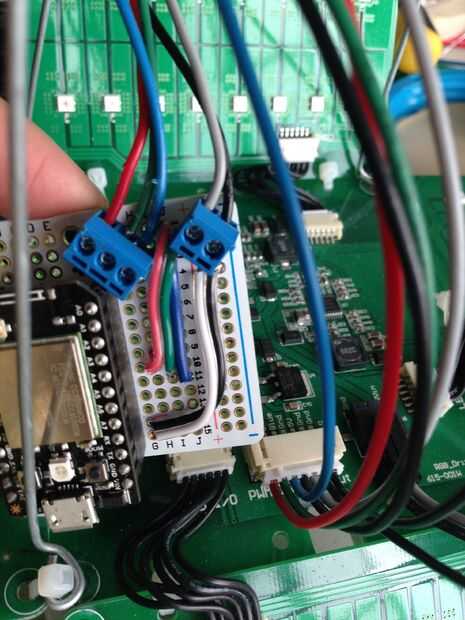

En mi tablero de adaptador, las conexiones son como siguientes:

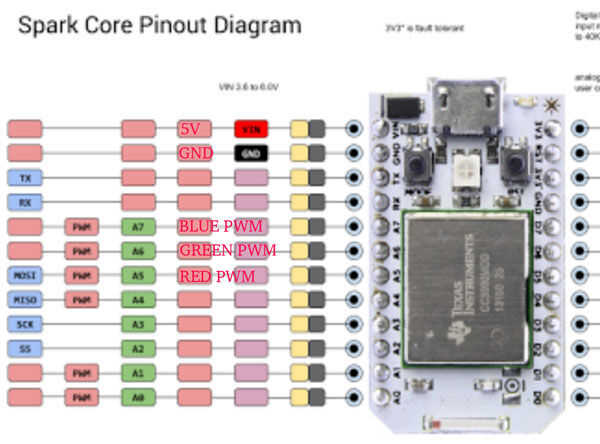

cables azules va del 11J a 3I, está conectado al Pin A7 en chispa
cable verde va de 10I a 3H, está conectado al Pin A6 en chispa
cable rojo va desde 9H hasta 1F, está conectado al Pin A5 en chispa
cable gris va a la línea + en el tablero de perf, está conectado a VIN en chispa
cable negro va a la - línea en el tablero de perf, está conectado a GND en chispa
