Hacking el mando Xbox 360 (1 / 6 paso)

Paso 1: Los botones

Aquí, muestro estás los lugares donde las señales X e Y de botón de acceso. La conmutación es diferente, así que tenemos que cambiar estos con el uso de optoacopladores. A diferencia de los relés optoacopladores son unidireccionales, así que tenemos que prestar atención a cómo les enganchamos para arriba.

¿Qué es un optoacoplador? Un optoacoplador es un poco de luz diodo colocado junto a un fototransistor en un paquete de viruta plástica. Aquí, estoy usando el 4n27, que es un dispositivo de 6 pines. Estoy usando el paquete de la inmersión, lo que significa es tamaño completo con los pernos a través del agujero. ¿Podría ahorrar mucho espacio utilizando un elemento de montaje superficial? Bueno, tipo de. Montaje en superficie principalmente reduce la altura de su circuito, en lugar de la anchura... especialmente teniendo en cuenta el circuito adicional que sería necesario. Como se verá si abren su controlador, no hay mucho espacio aquí, pero justo al sur del botón B, hay un espacio muy alto que podemos utilizar.

Puedes ver que puse una resistencia axial de 1 k en el potenciómetro de gatillo R salida de modo que se pega str8 up. Esto hace más fácil acceso después de que nos hemos pegado en las otras fichas, y si usted clip derecho, hay apenas espacio suficiente dentro de la caja para que pueda levantarse como str8.

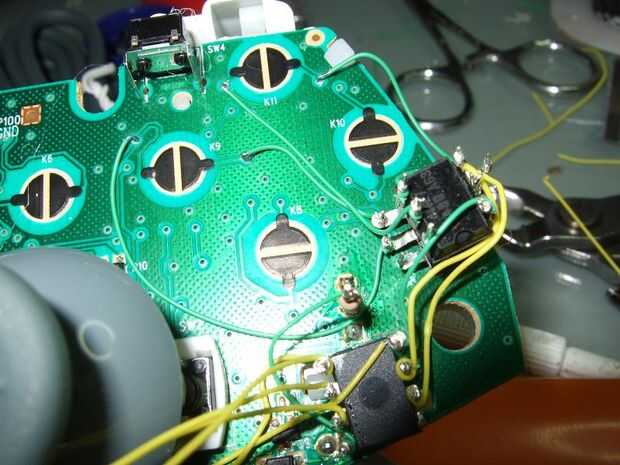

El chip en la parte inferior es un microcontrolador. Es deadbugged, con la muesca apuntando hacia arriba.

Las fichas a la derecha son dos photocouplers apiladas.
