Hacking el micrófono Sony ECM-AW3 Bluetooth. Añadir su propio zócalo de entrada de micrófono. El ECM-AW4 nuevo tiene la entrada por lo que han leído mi hack. (10 / 13 paso)

Paso 10:

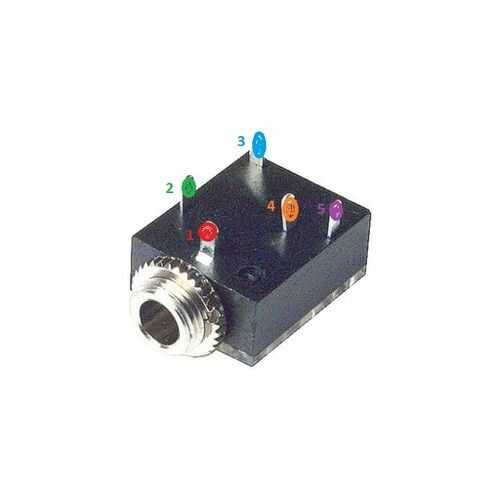

Los dos cables negro (marrón en mi caso) van a la ficha de terreno común (1 rojo).

El cable positivo (rojo) que viene de la placa va al número de ficha 2 (2 verde).

El cable positivo (rojo) que proviene del micrófono va a número de la ficha 3 (3 azules).

Ficha 4 está sin usar.

Ficha 5 es complicado:

¿Recuerde la cita a Banditt antes? Pozo. Tienes que decidir si tienes suficientes Micrófonos externos que tienen un enchufe estéreo. Si usted tiene un montón de esos micrófonos entonces sólo puente número 5 de la ficha al número 2 de la ficha y pueden engañar el PCB para admitir ambos canales en uno. Si va a utilizar con micrófonos mono aural y deje esta ficha libre o a tierra el micrófono mono y no funcionará.

No puente en mi.
