Hacking el Spy Video Trakr con maldita ' rayos láser... Y misiles! (6 / 9 paso)

Paso 6:

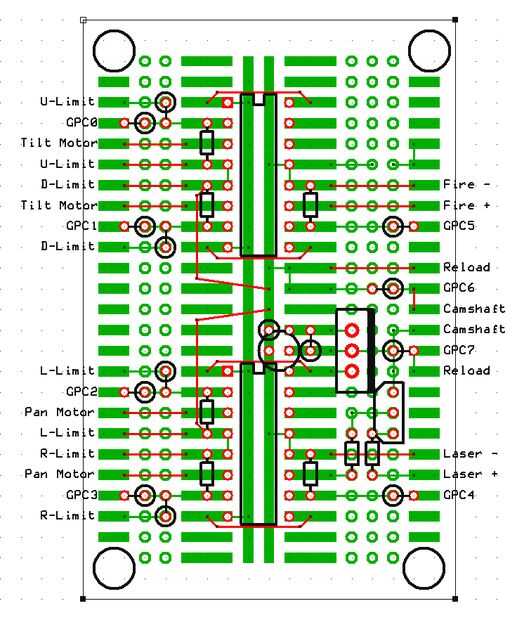

En el diseño, las líneas verdes muestran donde realicé las conexiones con cables de componente o soldadura de puentes en la parte inferior del tablero. Las líneas rojas son cables de jumper en la parte superior del tablero.

Para el cableado de Trakr, encontré varios conectores en una tienda local de la manía de RC. Utilicé un conector de 4 pines para conseguir energía del puerto USB. Para las líneas GPIO, tomé dos conectores de 4 pines, lijados los bordes adyacentes (para ajustar el espaciado del perno) y ajustaron juntos para hacer un conector de 8 pines. Los conectores de vinieron con aproximadamente 4" del alambre de atado; Creo que todos juntos, pagué $6 para ellos.
