Paso 1:

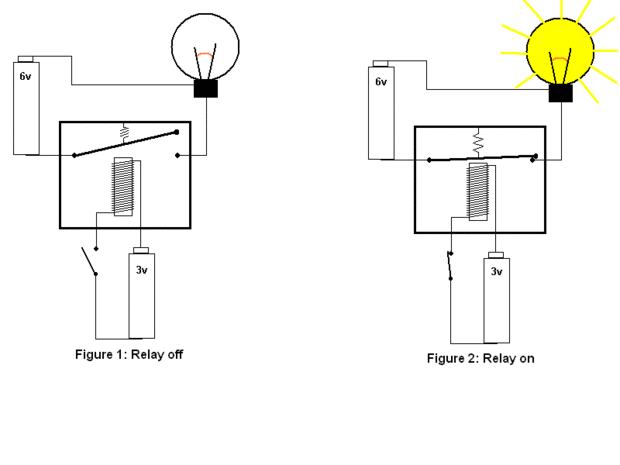

En la figura 1 del diagrama, hay dos circuitos. El primer circuito es una batería (3 voltios), un interruptor y un electroimán. El segundo circuito es una batería (6 voltios), un foco de luz y de la armadura del relé. Mientras que el interruptor para el electroimán está apagado, ninguna corriente puede fluir desde la batería de 3 voltios a través del electroimán. Así, el conmutador de la armadura es de y ninguna corriente puede fluir desde la batería de 6 voltios para alimentar la lámpara en el segundo circuito.
En la figura 2 se enciende el interruptor del circuito del electroimán. Cuando la corriente del batería de 3 volt atraviesa el electroimán, el electroimán crea un campo magnético que atrae a la armadura para cerrar el circuito a la lámpara. Ahora puede fluir corriente de la batería de 6 voltios a la lámpara y la lámpara se enciende.
Si te fijas bien en la figura 2, se dará cuenta de que mientras el interruptor de la armadura se cierra permitiendo que la corriente en el circuito de lámpara fluya de la batería de 6 voltios a la lámpara, no entra en contacto con el electroimán así, 6 voltios desde el circuito de la lámpara no puede fluir en el circuito del electroimán. Así, los 3 voltios en el electroimán circuito y 6 voltios en el circuito de lámpara permanecen separados.
