Paso 5:
![]()

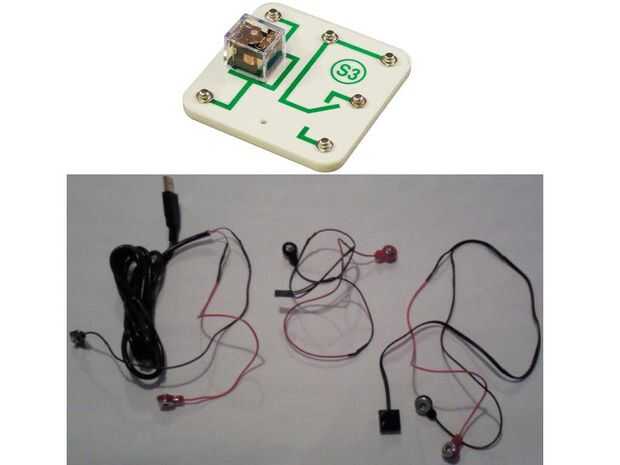

En la parte superior de la imagen verás el Relais circuitos de presión. En la parte inferior de la imagen verás tres Snap circuitos cables de la conversión que he hecho. El cable de la izquierda es un cable USB a ajustar los circuitos que yo puedo encender motores y otros dispositivos a 5 volts. El cable del centro es un pin de cabecera para ajustar circuitos cable que puedo conectar un bloque de circuitos de presión directamente a los pines de la Rúbrica GPIO en placa de circuito de Trakr. El cable a la derecha es un circuitos de Snap para cable de Lego así puedo conectar un bloque de circuitos Snap a un motor de Lego. Eran fáciles de hacer.
Simplemente cortar circuitos ajustar cables de puente por la mitad, retirar aproximadamente 1/2 pulgada de aislamiento del puente de alambre y los cables que quería conectar a, trenzado de los alambres juntos y cubiertos con tubería del encogimiento para evitar un cortocircuito de los cables expuestos. Estos son temporales por ahora pero se puede hacer permanentes con pegamento de alambre: http://www.wireglue.us/
Estoy esperando mi tarro de pegamento de alambre para llegar en el correo que estoy escribiendo esto, así que voy a tener que esperar a que puedo probar las cosas.
