Paso 5: Instalar al puente de pines en la placa base
En esta sección, voy a explicar brevemente (con la ayuda de varias fotos) como desmontar el Trakr y había instalado los headers. Tenga en cuenta que este proyecto no es difícil, pero requiere paciencia y cierta habilidad en soldadura. Si eres inexperto o incómodo de soldadura en una placa de circuito impreso, siga las instrucciones para desmontar el Trakr y luego llevarlo a alguien que puede soldar para usted.
Los GPIOs y el convertidor de A D son entradas y salidas que pueden utilizarse para controlar las cosas. Comparten una. 1" campo de encabezado. El JTAG es un puerto de programación y prueba que utiliza un cabezal de 2mm. Tengo pensado en explorar el puerto JTAG, para ver si puedo acceder a algunas funciones allí... pero no todos pueden estar interesados en hacerlo. Voy a mostrar tanto, pero usted puede hacer sólo el GPIO si quieres.

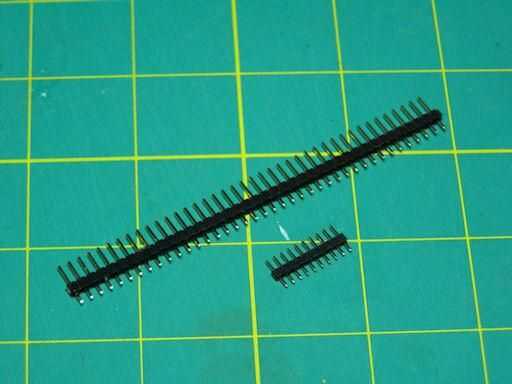

Pedí parte # PRT-10112 ($0,95) de Sparkfun http://www.sparkfun.com para el encabezado JTAG. Es 10 pernos; sólo hay 7, por lo que sólo podemos cortar el los extras. Para lo GPIO, pedí parte # PRT-00116 ($1,50). Es una cabecera de 40 pines. Puesto que necesitamos solamente 9 pines, una parte es suficiente para 4 Trakrs!
